140只音箱+AP技术,d&b为张杰苏州演唱会献声


点击 11回复 0 原帖 2022-07-04 11:12

苏州奥林匹克中心体育场迎来了一场超大级别演唱会——张杰未·LIVE—「曜·北斗」巡回演唱会在万众期待中掀开了巨幕,开启了星海与北斗久违的超燃LIVE聚会。

当晚演唱会由全球顶尖的德国品牌d&b audiotechnik 共计140只音箱倾力打造,仅仅是大型吊挂阵列音箱就有10组之多,气势相当恢宏。d&b SL-系列音箱和AP技术带来声场均匀覆盖和强大的冲击力,搭配硬核科技和极致舞美,营造了一幕幕震撼视听!

图片来源:张杰官方微博

Sound Systems

超凡d&b扩声系统

GSL系统/KSL系统/V-系列/M-系列

///

本次张杰苏州奥体中心演唱会的幕后制作阵容空前强大。除了顶级的舞美配置,阵容庞大的扩声系统也是下足了功夫,由中国音乐界殿堂级音响师金少刚老师担任音响设计总监,张小年老师担任音响工程总监。音响制作工程由南京奥斯泰视听科技有限公司(OST)负责提供。

金少刚老师凭借丰富的经验和专业的团队对整个系统的优化可谓是功不可没,在有限的时间内,迅速而精准的让 d&b 的音箱发挥到了极致,对整个活动现场实现无与伦比的声音把控,让现场几万名观众沉醉于声音听觉的享受中。

像这种大型演唱会,前期扩声设计首先考虑的是声音覆盖问题,保证声场有一个良好的均匀度,使得无论是哪个位置的观众都能听到清晰、震撼,但不失舒服度的声音。还同时需要考虑到音频设备与舞美、灯光等其他工种的配合。除此之外,挑选音响设备时,除了声音质量之外也需要考虑到视觉效果,比如说音响是否阻碍观众视线、造型是否美观等等。

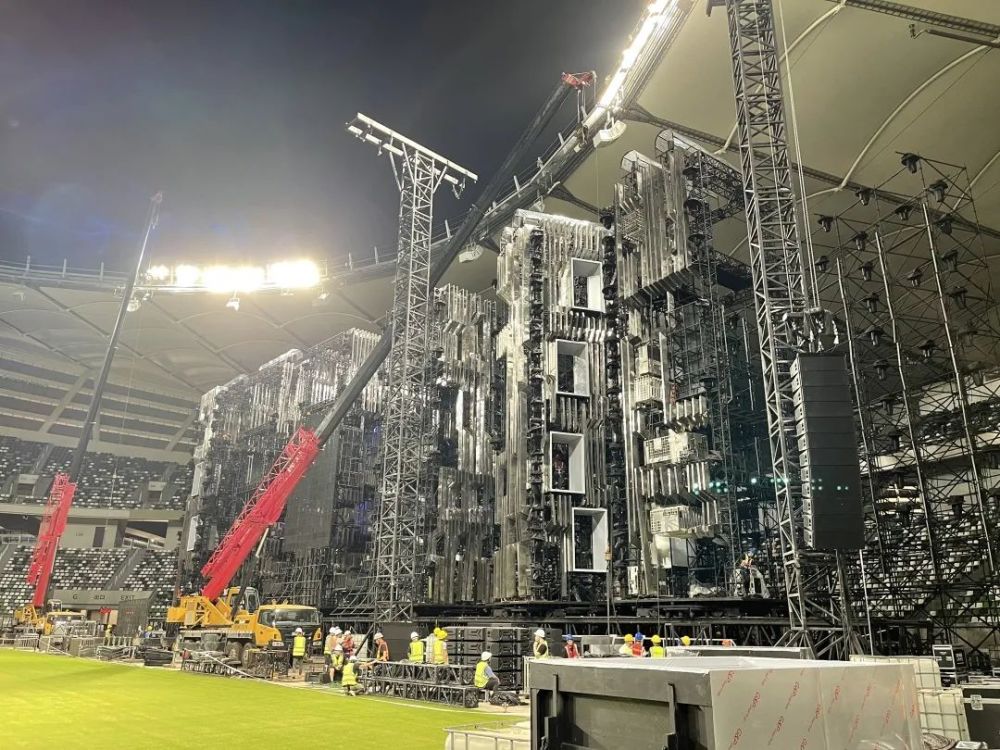

张杰苏州演唱会采用“三面台”的舞台设计,音响团队在演唱会开始前,提前对演出场地的建筑声学、吊装承重和声场覆盖角度等进行测试。使用Arraycalc声场模拟软件模拟了现场对于音响覆盖需求,计算了声压级分布。通过模拟可以看到单只音箱或单组线阵列的声场覆盖,以及多声源间的叠加情况,并精确计算出音箱交角、重量等数据。经过不断调整音箱系统的位置,并在模型中进行了多次模拟,确保音响安装精确且安全。最终决定依旧采用 d&b SL-系列音箱,可轻松实现高清晰度大声压的远距离投射,尤为适合大型流动演出。

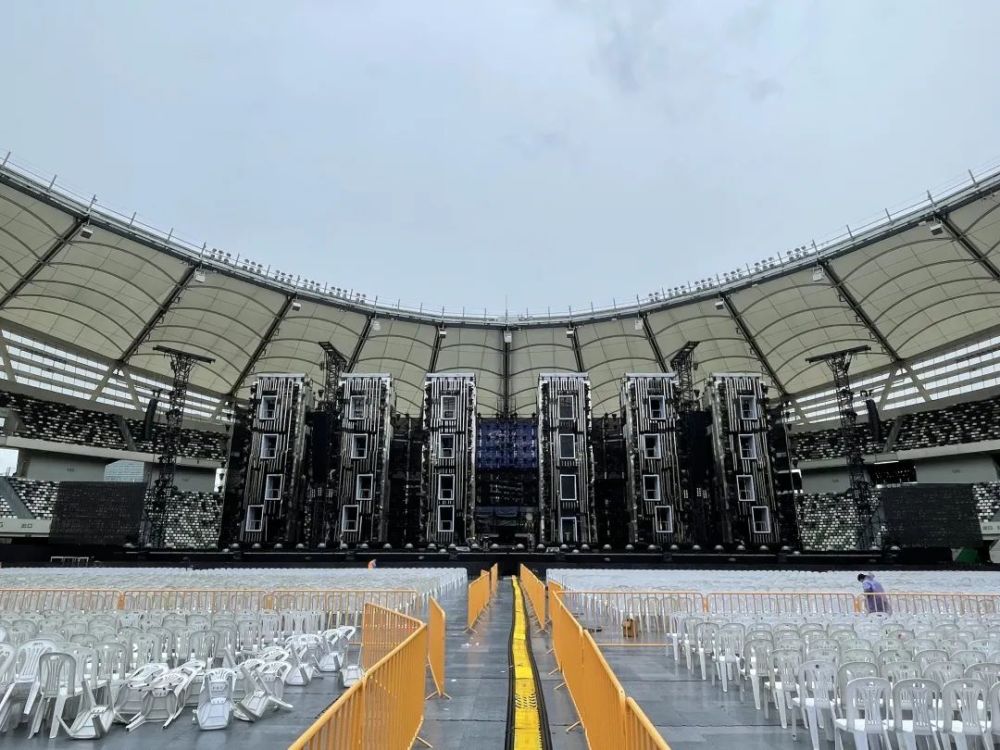

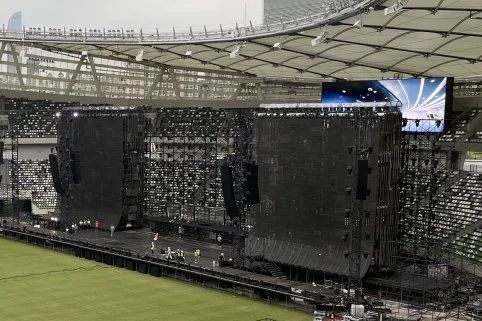

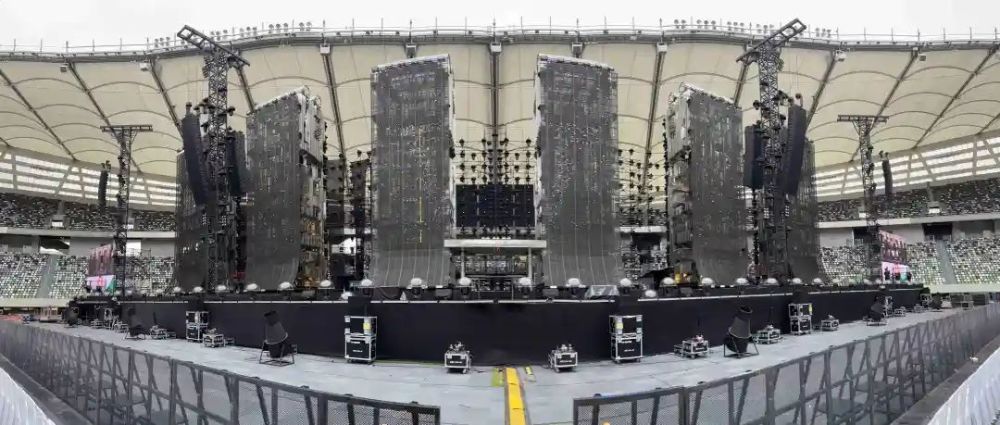

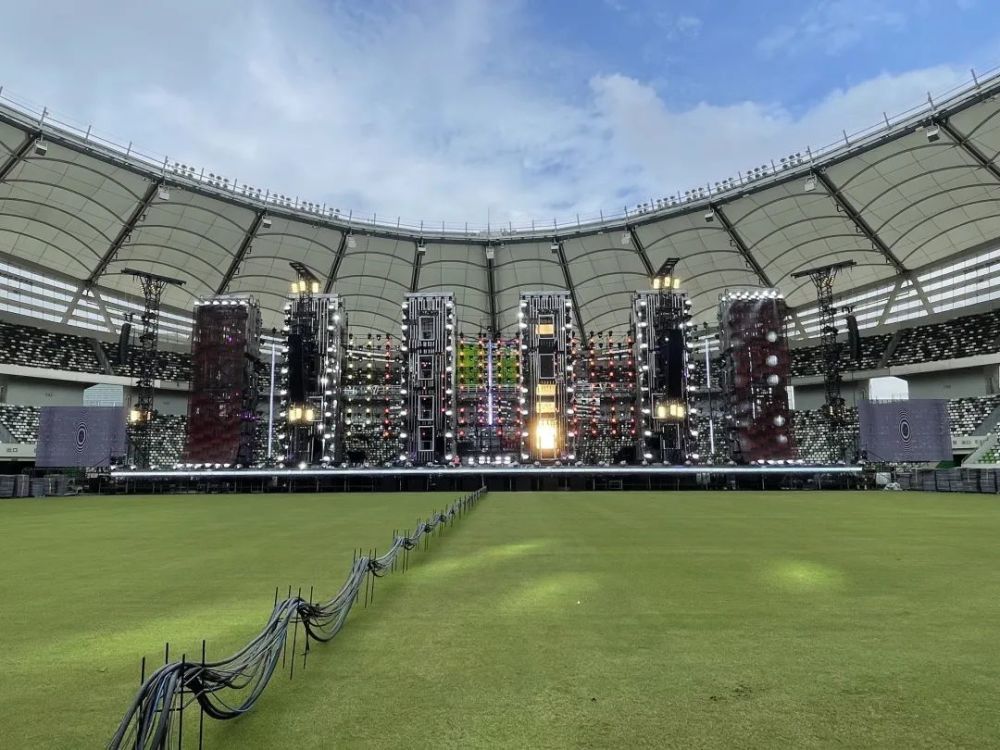

舞台主扩声选用了SL-系列的旗舰级大型三分频线阵列GSL系统。左右主扩声分别由16只GSL8 全频线阵列音箱组成,吊挂于舞台两侧。启用ArrayProcessing技术均匀覆盖正面VIP观众区,供声距离超过100米,仍能保持超强动态及极高的清晰度。GSL系统音箱声音清晰有力,具有准确的全频指向性控制、覆盖范围广等优点,是这类大型户外演唱会的热烈追捧的对象。

主扩音箱的正后方还分别吊挂了各1组由8只SL-SUB超低频音箱,用作低频能量补充,为远区观众提供充足的低频能量覆盖。

GSL8 最低可控频段可以达到45Hz,搭配心型指向的超低频SL-SUB,使整个主扩系统可以实现30Hz-18kHz的全频带指向性控制,声音完全向前方观众投射,在提供超大动态的同时,又不会干扰到舞台上的歌手及乐队,使艺人们能够清晰的监听自己的声音和节奏。

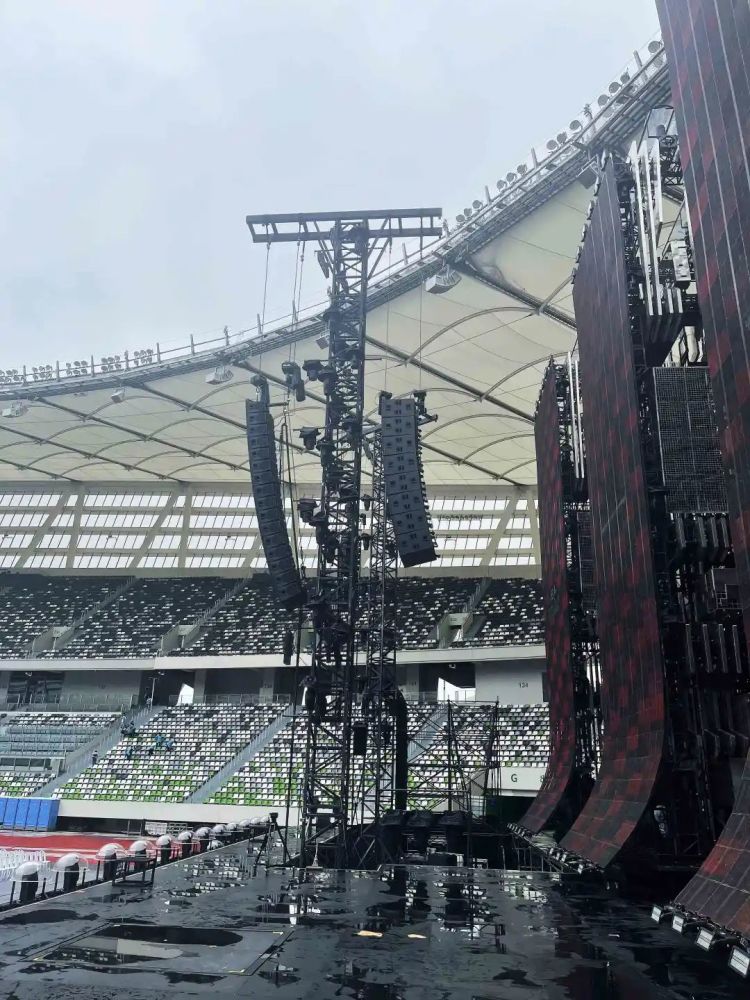

两侧看台补声系统采用与主扩同属SL-系列的KSL系统音箱,每边各由12只KSL8全频线阵列音箱组成,分别吊挂在主舞台外侧。考虑到两侧观众席上的弧顶结构,利用ArrayProcessing技术对声音能量进行精准地控制,很大程度上避免了声音能量的弥漫,减少了不良反射声,为外侧看台区提供清晰准确的声音覆盖,使观众不管在哪个位置都能真实感受到现场舞台扑面而来的超强音浪。

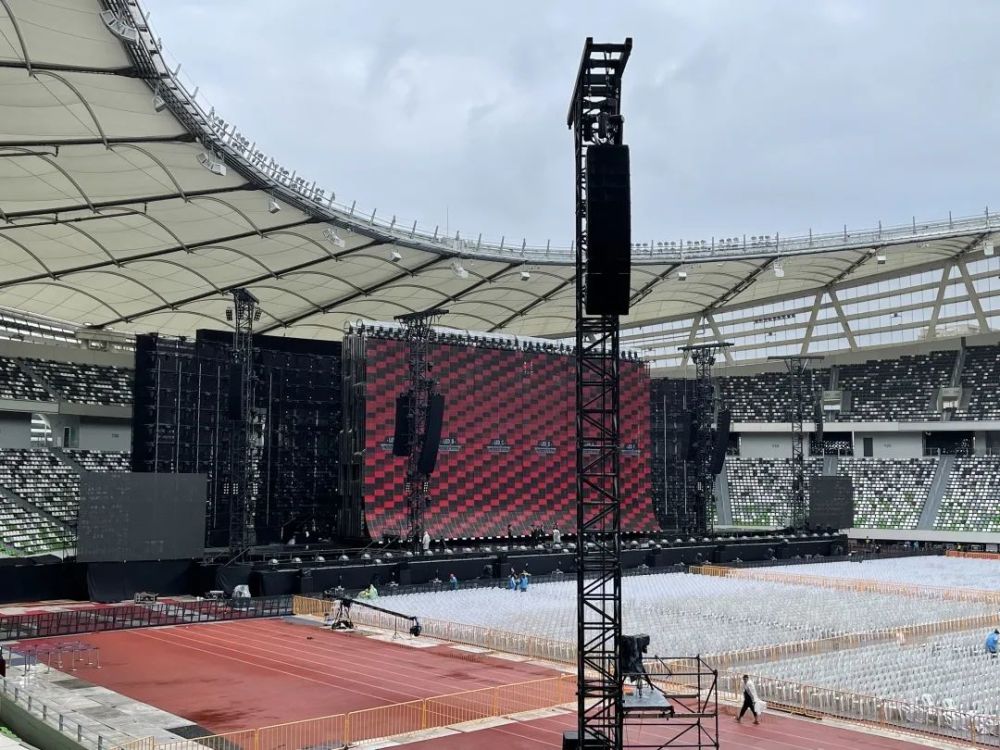

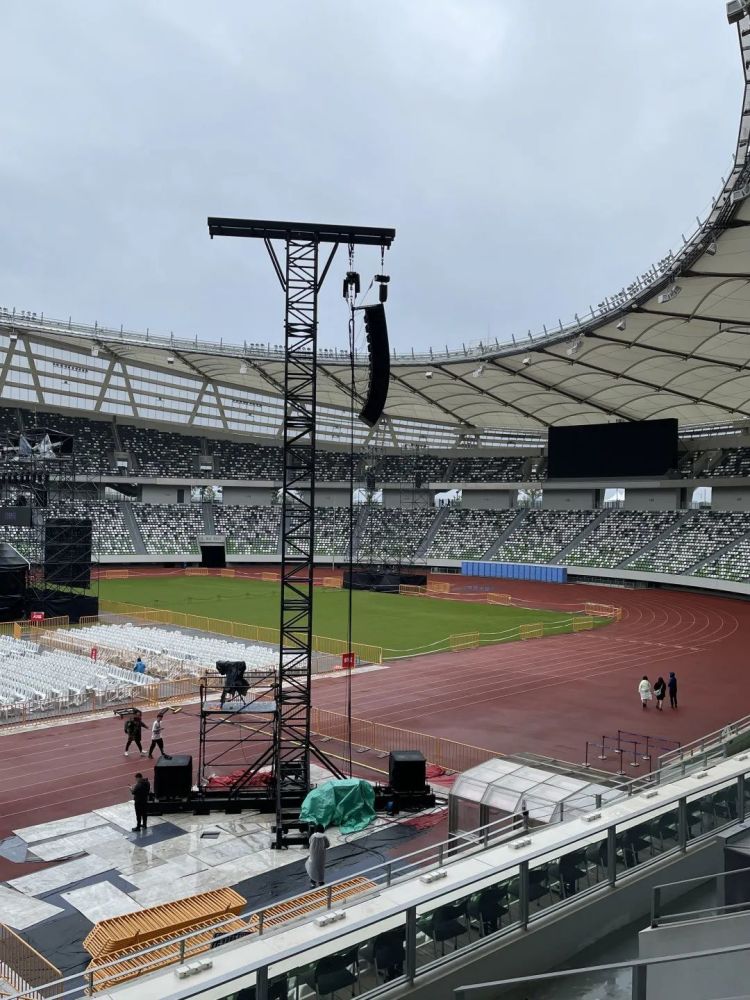

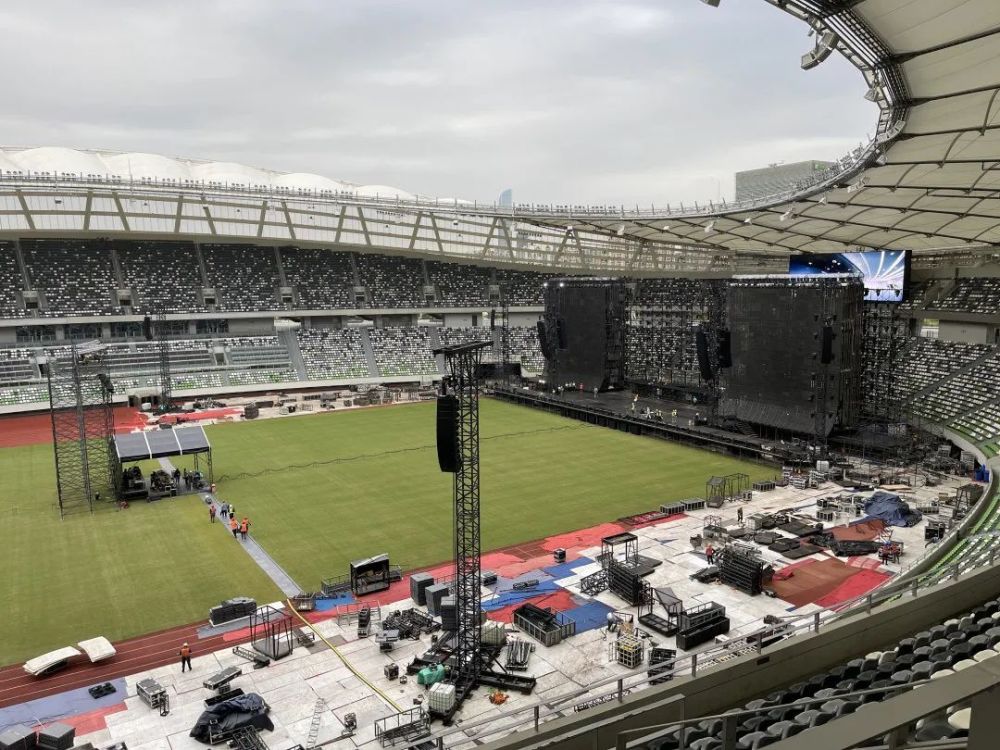

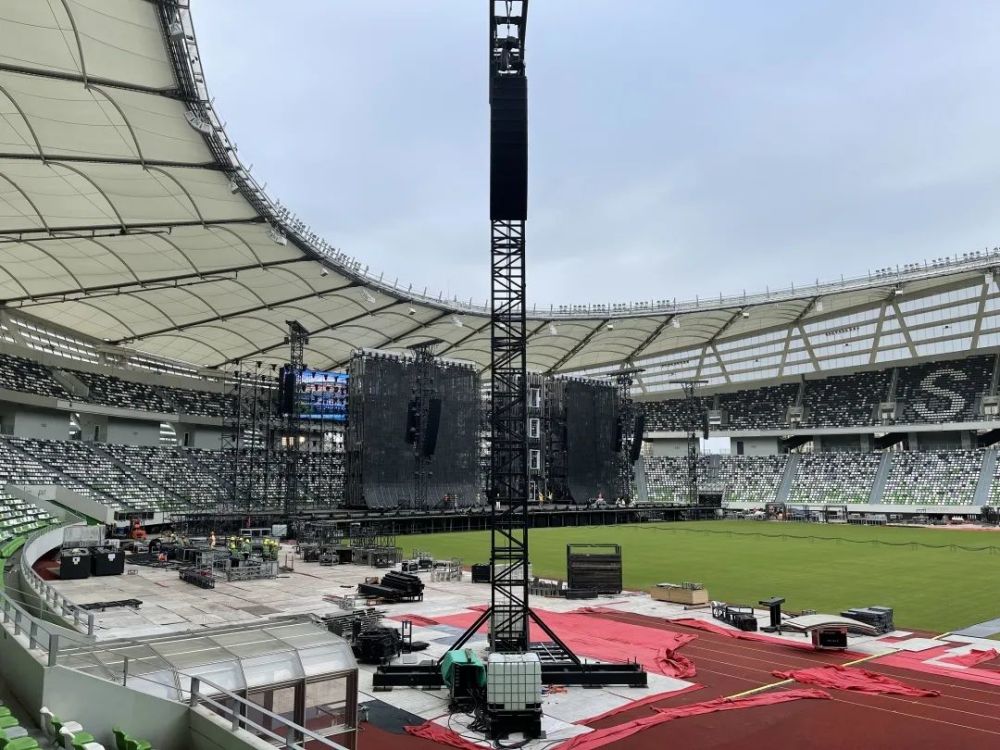

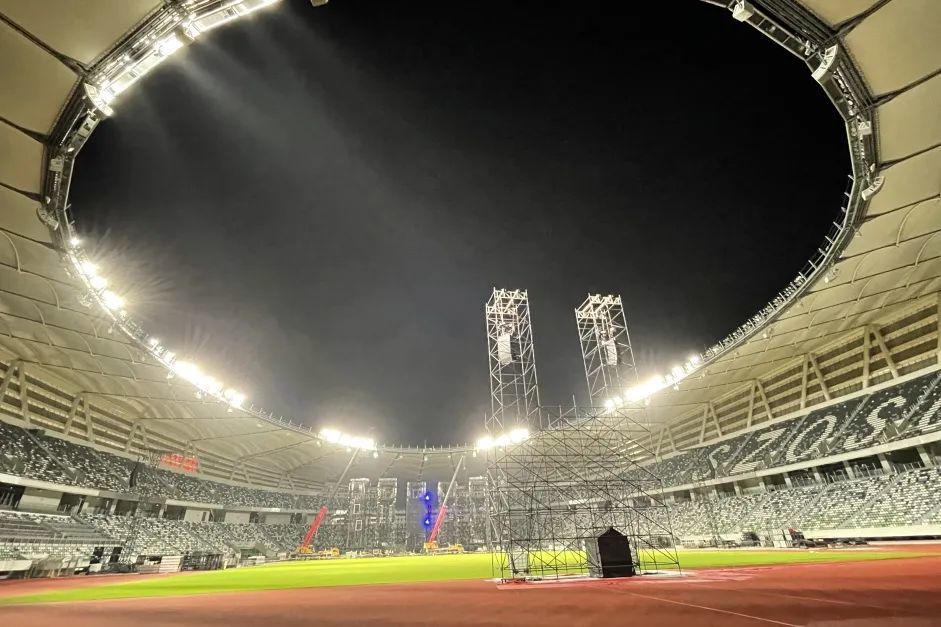

为了在宽广的体育场内有更好的声场覆盖,技术团队还部署了4组延迟塔。左右延时塔由24只KSL8负责,分两组布置于场地的中区;另外两组延时塔则由12只KSL8负责,分两组布置于场地的后区。利用ArrayProcessing技术对声音能量向目标区域进行精准覆盖。四组 delay tower 完美衔接整个观众区,既能兼顾到演出的舞台效果,又能实现优质、清晰又舒服的声音能量,确保每个观众都能听到具有冲击力的直达声,无论是音乐还是张杰完美的歌声都体现得淋漓尽致。

16只V8作为前区补声,均匀分布在正面舞台台口下方,16只SL-GSUB超低频音箱,分两组布置于舞台前左右两侧,这些音箱面对前区、VIP区以及现场控制区域投射出巨大的能量补充,让前排观众更能直观感受前所未有的细腻与冲击并存的音浪洗礼。

舞台返送方面,采用了2只V10P和2只V-SUB堆叠组成阵列音箱,不仅使声音均匀覆盖整个舞台,而且还可以轻松满足SPL要求,同时最大程度地减少对视线的影响 ,而且增强了舞台上的低频质感。

此外,还配置有8只M4音箱摆置于舞台台口。M4属于外观低调但高性能的二分频舞台监听音箱,加上其频率响应在舞台上能让人声的清晰度及音乐演奏的音压都表现得非常出色,为张杰在台上充分发挥歌唱水平提供了最关键的保障,尽情享受演出的乐趣。

整个系统采用了64台d&b的旗舰级数字功放D80进行驱动,以获得最大的声压级输出,为演出提供最大的动态余量。

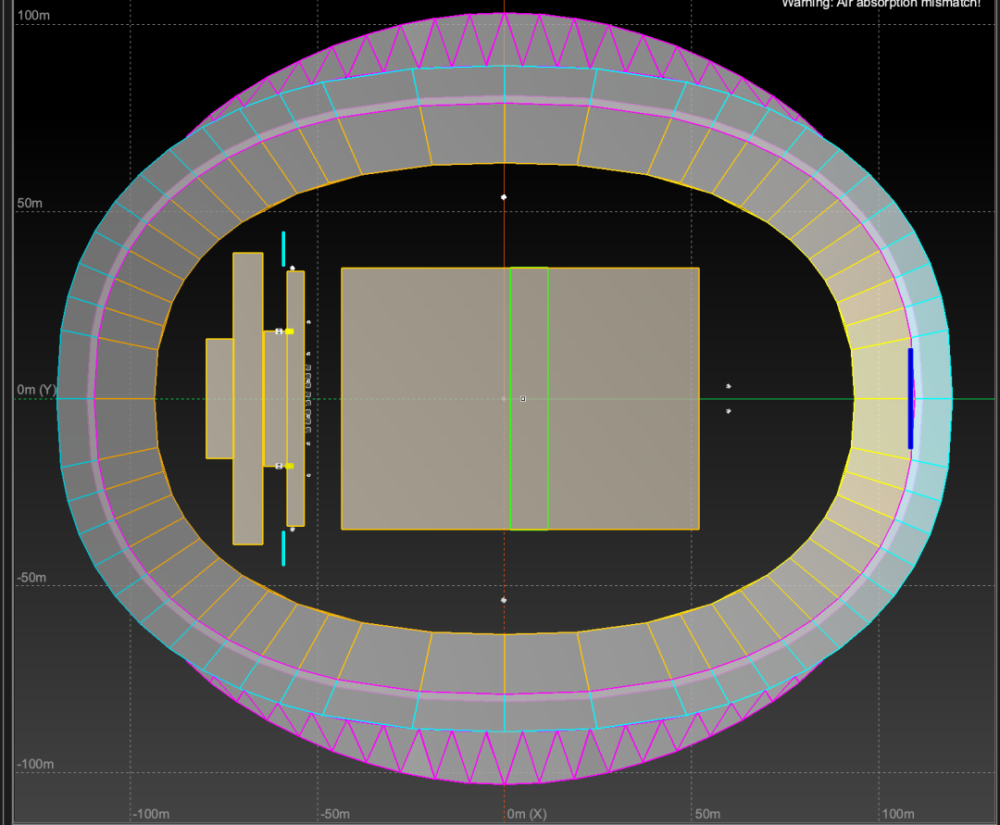

▲ArrayCalc 声场模拟分析软件

此外,利用ArraySight多功能激光倾斜仪,精准地测量线阵列的倾斜角度,以及测量场地温湿度等,并可连接监控网络在软件R1中可读取相应的数据。然后,利用R1远程控制软件对整个d&b系统进行集中、实时的监测和控制,可实时掌握d&b系统的工作状态及必要的设置调整。

ArrayProcessing

硬核 d&bAP技术

线阵列优化处理技术

///

由于此次演出场地苏州奥体中心空间大,观众区纵深既远又宽,再加上这次的舞美设计非常精彩,音响团队在扩声设计上想让声音做得更加均匀和细腻,以及使用更多的音箱以实现更好的观众声场覆盖,让每一个音符直达观众心灵。然而,想要在面积这么大的观众区,成功做到全场均匀覆盖,对 d&b 来说仍然是零负担!

通过 d&b ArrayCalc 软件对整个声场进行模拟分析,尤其是对d&b ArrayProcessing线阵列优化处理技术(简称AP技术)充分启用,只为了更好的完美体现!

这次 d&b SL-系列配合 ArrayProcessing (AP)功能并起到了很重要的优化效果。主扩阵列、侧面补声和四组延迟塔都采用了ArrayProcessing(AP)技术,并通过AP技术的角度一次到位,使整个目标听众区域声压和音色保持高度的一致性。AP功能能够在系统中做相应的EQ处理,所以整个声场在调试时非常简单,不需要过多的拉动Q值,从而减少调试的难度。配合d&b的四通道数字功放、线阵列音箱以及ArrayCalc模拟软件,则可实现线阵列的全场音色一致性,使声压能量分布根据演唱会的需求执行,实现全场声压级均匀的目标,特别对于大混响的应用非常有效。

ArrayProcessing 线阵列优化处理技术可以非常高效精确地解决了全场音色一致性及控制声能量分布等问题,实现了声压覆盖区域可调,并精确控制。连现场的调音师也对d&b 强大的AP技术表示赞许。

多年来,d&b audiotechnik系统为一直为许多国内及国际巨星的巡演提供扩声系统支持,并以稳定的性能而备受赞誉 。d&b为张杰天籁般的音乐赋予听觉上的震撼力量,让现场每位观众获得最好的听觉享受,创造了一场绝无仅有的饕餮盛宴。

让我们共同期待下一站与张杰的完美相见!

#扩声设备及系统清单

ArrayProcessing 线阵列优化处理技术:实现全场音色一致性、控制声能量分布

ArrayCalc 模拟软件:声场设计、模拟、提供安装数据等。

R1 远程控制软件:对系统进行监测、控制及调整等

ArraySight 多功能激光倾斜仪:可精准的测量线阵列的倾斜角度,以及测量场地温湿度等,并可连接监控网络在软件R1中可读取相应的数据

GSL8 全频带指向性控制线阵列音箱

KSL8 全频带指向性控制线阵列音箱

KSL12 全频带指向性控制线阵列音箱

SL-SUB 心型指向超低频音箱

SL-GSUB 心型指向超低频音箱

V10P 三分频点声源音箱

V-SUB 外置高性能超低频音箱

M4 高性能二分频舞台返送音箱

D80 高功率四通道数字功放

#特别鸣谢

音响设计总监:金少刚

音响工程总监:张小年

Monitor音响师: 薛鸣

助理音响师:郝晓博

PA音响师:金少刚、徐振

音响系统工程师:王鹏豪、高峰

音响团队经纪人:杨帆

技术支持人员:李文豪、李睿

音响统筹:吴航、毛柯帆

音响技术:顾浩、吴浩、陈义博、张东、冯浩、董有华、黄佳林 、崇雪葳 、黄斐

音响工程制作:南京奥斯泰视听科技有限公司

d&b audiotechnik大中华音响技术支援:陈志伟

来源/dbaudio 德榜音响
