| 介质材料 | 有机薄膜 |
|---|---|
| 功率特性 | 中功率 |
| 频率特性 | 高频 |
| 调节方式 | 固定 |
| 引线类型 | 无引线 |
| 允许偏差 | ±5（%） |
| 耐压值 | 3000（V） |
| 等效串联电阻(ESR) | ≤20（mΩ） |
| 损耗 | tgδ≤0.0008 |
| 绝缘电阻 | CxRs≥3000S(23°C,100VDC,1min)（mΩ） |
| 温度系数 | -40°C～+105°C |
| 标称容量 | 0.1uF/2000V,0.15uF/2000V |
| 额定电压 | 2000VDC（V） |
| 外形 | 长方形 |
| 应用范围 | 其他 |
| 品牌 | 纯源●CYEC |
| 型号 | CSL |
 |  |  |  |  | |
产品名称：CSL IGBT吸收保护电容器
核心产品：
无极电容器、无感电容器、方块电容器、保护电容器、吸收电容器、吸收保护电容器、阻尼电容器、高压电容器、金属膜电容器、聚丙烯电容器、薄膜电容器、直流电容器、电力电容器、微法电容、盒式电容器、白色电容器、方壳电容器、方形电容器、方型电容器、高频电容器、灰壳电容器、灰色电容器、脉冲电容器、耐压高电容器、双面膜电容器、损耗小电容器、锌铝膜电容器
高频电源电容器｜激光电源电容器｜高压变频器｜UPS电源电容器｜电镀电源电容器｜逆变电源电容器｜变频器电容器｜充电汽车电容器｜风能发电电容器｜光伏电容器｜静电除尘电容器｜太阳能发电电容器｜半桥电容器｜感应加热设备电容器｜逆变焊机电容器｜逆变器电容器
服务热线：400 617 2918
| UN 2000V Us 3000VUrms 700V | ||||||||

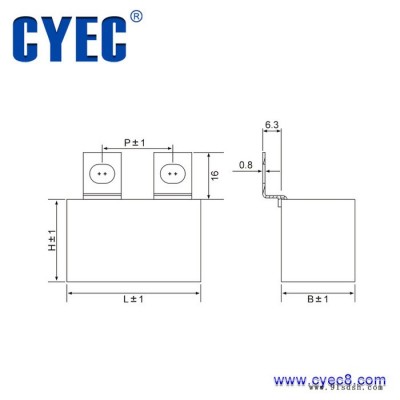

| Cn(μF) | DIMENSIONS (mm) | du/dt(V/μs) | Ipk(A) | ESR(mΩ) | Imax(A) | Ordering code | ||
| L | B | H | ||||||
| 0.10 | 42 | 17 | 28 | 1370 | 137 | 12.9 | 7 | CSL2000104J***0 |
| 0.15 | 42 | 17 | 28 | 1370 | 206 | 8.7 | 9 | CSL2000154J***0 |
| 0.22 | 42 | 20 | 39 | 1370 | 301 | 7.1 | 13 | CSL2000224J***0 |
| 0.33 | 42 | 20 | 39 | 1370 | 452 | 4.8 | 15 | CSL2000334J***0 |
| 0.47 | 42 | 28 | 37 | 1370 | 644 | 3.4 | 16 | CSL2000474J***0 |
| 0.56 | 42 | 30 | 45 | 1370 | 767 | 2.9 | 18 | CSL2000564J***0 |
| 0.68 | 57 | 30 | 45 | 1000 | 680 | 3.9 | 17 | CSL2000684J***0 |
| 0.82 | 57 | 30 | 45 | 1000 | 820 | 3.5 | 19 | CSL2000824J***0 |
| 1.0 | 57 | 35 | 50 | 1000 | 1000 | 2.9 | 20 | CSL2000105J***0 |
| 1.2 | 57 | 35 | 50 | 1000 | 1200 | 2.7 | 21 | CSL2000125J***0 |
| 1.5 | 57 | 35 | 50 | 830 | 1245 | 2.3 | 23 | CSL2000155J***0 |
