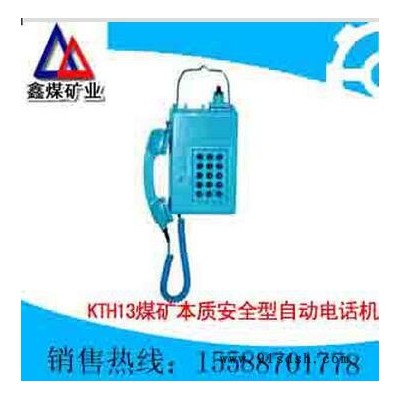

KTH13煤矿本质安全型自动电话机

KTH13煤矿本质安全型自动电话机，是采用**电子技术的防爆通信产品。该电话与本公司生产的KTA11矿用电话安全耦合器相互配套，能与输出参数和耦合器输入参数相符的地面一般型电话交换机、调度电话总机配套使用，组成矿用调度通信系统。本电话机经**防爆检测中心检验合格，符合GB3836.1-2000及GB3836.4-2000的规定，防护等级为IP54，可以用在煤矿井下有甲烷、煤尘等**危险的场所。

一、安装
1. 本电话机应与KTA11矿用电话安全耦合器的本安侧相连。KTA11矿用电话安全耦合器的非本安侧接交换机或调度总机来的电话线。本安侧与非本安侧切不可接反。
2. 本电话机在出厂时为双音频拨号方式；用户如需脉冲拨号方式，则要打开电话机，取出机芯板，将模式跳线端子调至“P”位置即可。
3. 电话机接线时，应使用随机附带的引入接线盒，将电话线按下列顺序穿过引入接线盒的各部件：锁紧锣母→锁紧垫片→密封圈（兼引入护套）→塑料引入盒→密封垫，将电话线插入电话机顶部的接线柱，拧紧固定锣丝，再用四枚锣丝将塑料引入盒固定到话机壳上**将锁紧锣母拧紧即可。接线时，两根电话线可不分极性。接好线后，将电话机可靠地挂在巷道壁或墙上，注意不要使电话机被水直接淋袭。
二、使用与维护
1. 拨打电话 本电话机使用方式与普通电话机相同。摘机后按键显红色，同时耳机中可听到拨号音。依次拨所需的电话号码，若对方空闲，可听到回铃音。对方摘机，双方即可通话。通话完毕请将手机放回原位。若拨号后听到忙音，可按一下话机上的“挂机”键后，再按“重拨”键，即可自动重拨刚才所拨的号码。
2. 接听电话 当听到电话机响铃，振铃指示灯闪亮时，表示有电话打进来，此时摘机后即可与对方通话。通话完毕请将手机放回原位。
3. 维护 电话机出现故障，应先检查接线是否完好，如需拆开检查则应把电话机带到地面进行。如出现严重故障，可向公司购买相应的备品配件。
注意：维修时不得改变元器件型号和规格；不得与未经关联检验合格的设备连接使用。
三、运输与贮存条件
1．包装好的耦合器，在避免雨雪直接淋袭的条件下，可适用于各种运输方式。
2．包装好的耦合器，能在温度为-10℃ ～ ＋40℃，相对湿度不大于90%，无腐蚀性物质、无强烈振动的室内贮存18个月。
四、关联设备及注意事项
1.KTH13煤矿本质安全型自动电话机与 KTA11矿用电话安全耦合器是互为关联设备，并能与地面一般型交换机或调度电话总机组成调度通信系统。
2.购买产品组成系统时，须先了解交换机的特性，并符合有关规定方可使用。
