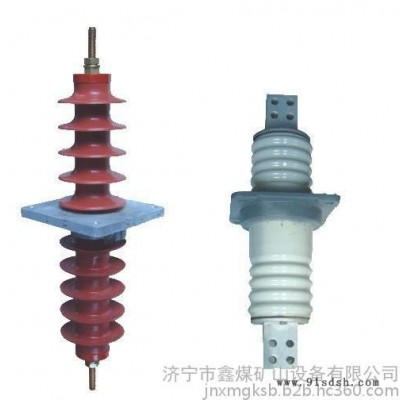

电容式干式复合穿墙套管
电容式干式复合穿墙套管是一种新型电容式穿墙套管,其主绝缘采用无油新型绝缘材料,无渗漏、干净、维护方便；外绝缘采用高温硫化硅橡胶，具有优异的防污性能、老化性能和防爆性能。介质损耗角正切<0.5%、局部放电量在 1.05Ur 电压下测量<10pC,符合电力部门性能高、无油化、小型化的发展趋热，是满足城乡电网改造要求的新一代高压产品。
本产品适合于中等及以上污秽地区、海拔高度不超过1000m、环境温度-40℃~ +40℃ ，产品性能完全符合IEC60137：2002《交流电压高于1000V的绝缘套管》及GB/T4109-1999《高压套管技术条件》标准的规定，
电容式干式复合穿墙套管技术参数
产品代号 | 产品型号 | 额定电压KV | 额定电流A | 最高工作相电压KV | 工频耐受 | 雷电冲击 | 弯曲破坏负荷 | 允许弯曲负荷 | 重量 |
F3701 | FCRG1-126/630-3 | 126 | 630 | 73 | 230 | 550 | 1250 | 625 | 95 |
F3701(1G) | FCRG1-126/630-4 | 126 | 630 | 73 | 230 | 550 | 1250 | 625 | 98 |
F3701(2G) | FCRG1-126/800-3 | 126 | 800 | 73 | 230 | 550 | 1250 | 625 | 95 |
F3702 | FCRG1-126/1250-3 | 126 | 1250 | 73 | 23 | 550 | 1600 | 800 | 105 |
F3702(1G) | FCRG1-126/1250-4 | 126 | 1250 | 73 | 230 | 550 | 1600 | 800 | 108 |
F3702(2G) | FCRG1-126/2000-3 | 126 | 2000 | 73 | 230 | 550 | 1600 | 800 | 105 |
F3705 | FCRG1-72.5/630-3 | 72.5 | 630 | 42 | 147 | 325 | 1250 | 625 | 66 |
F3706 | FCRG1-72.5/1250-3 | 72.5 | 1250 | 42 | 147 | 325 | 1600 | 800 | 81.5 |
F3707 | FCRG1-252/1250-3 | 252 | 1250 | 146 | 460 | 950 | 1600 | 800 | 430 |
F3708 | FCRG1-252/630-3 | 252 | 630 | 146 | 460 | 950 | 1250 | 625 | 410 |
F4000 | FCRG1-252/1000-3 | 252 | 1000 | 146 | 460 | 950 | 1600 | 800 | 450 |
F4001 | FCRG1-252/1500-3 | 252 | 1500 | 146 | 460 | 950 | 1600 | 800 | 455 |
F4002 | FCRG1-252/2000-3 | 252 | 2000 | 146 | 460 | 950 | 1600 | 800 | 465 |
电容式干式复合穿墙套管外形尺寸
产品代号 | 总 长 | 户内端长度 | 户内端最大直径D | 户外端最大直径D1 | 户内绝缘距离L3 | 户外绝缘距离L4 | 户内最小爬电距离 | 户外最小爬电距离 | 安装法兰厚度 | 安装法兰长度L2 | 安装法兰孔中心距D2 | 安装法兰孔数n1孔径d1 | 接线端子孔距 | 接线端子孔数n孔距d |
F3701 | 3080 | 1620 | 230 | 260 | 1010 | 1150 | 1300 | 3150 | 18 | 600 | 350 | 6-φ24 | 40 | 4-φ14 |
F3701(1G) | 3170 | 1620 | 230 | 260 | 1010 | 1150 | 1300 | 3150 | 18 | 600 | 350 | 6-φ24 | 40 | 4-φ14 |
F3701(2G) | 3080 | 1620 | 230 | 260 | 1010 | 1150 | 1300 | 3150 | 18 | 600 | 350 | 6-φ24 | 40 | 4-φ14 |
F3702 | 3190 | 1675 | 230 | 260 | 1010 | 1150 | 1300 | 3150 | 18 | 600 | 350 | 6-φ24 | 50 | 4-φ18 |
F3702(1G) | 3280 | 1675 | 230 | 260 | 1010 | 1230 | 1300 | 3910 | 18 | 600 | 350 | 6-φ24 | 50 | 4-φ18 |
F3702(2G) | 3190 | 1675 | 230 | 260 | 1010 | 1150 | 1300 | 3150 | 18 | 600 | 350 | 6-φ24 | 50 | 4-φ18 |
F3703 | 1510 | 760 | 140 | 140 | 400 | 400 | 500 | 1100 | 12 | 400 | 300 | 6-φ17 | 50 | 4-φ14 |
F3704 | 1610 | 800 | 140 | 140 | 400 | 400 | 500 | 1100 | 12 | 400 | 300 | 6-φ17 | 40 | 4-φ18 |
F3705 | 2420 | 1270 | 230 | 230 | 620 | 860 | 800 | 1820 | 18 | 600 | 350 | 6-φ24 | 50 | 4-φ14 |
F3706 | 2520 | 1310 | 230 | 230 | 620 | 860 | 800 | 1820 | 18 | 600 | 350 | 6-φ24 | 40 | 4-φ18 |
F3707 | 5670 | 2830 | 320 | 350 | 2090 | 2440 | 4050 | 6500 | 30 | 700 | 600 | 6-φ24 | 50 | 4-φ18 |
F3708 | 5670 | 2830 | 320 | 350 | 2090 | 2440 | 4050 | 6500 | 30 | 700 | 600 | 6-φ24 | 50 | 4-φ18 |
