| 材质 | 不锈钢 |
|---|---|
| 材质 | 不锈钢 |
| 规格 | GN 119-SG-A1-NI |
| 规格 | GN 119-SG-A1-NI |
| 适用范围 | 门锁 |
| 适用范围 | 门锁 |
| 种类 | 不锈钢门锁 |
| 种类 | 不锈钢门锁 |
| 品牌 | GANTER |
| 型号 | GN 119-NI |
| 加工定制 | 否 |
| 加工定制 | 否 |

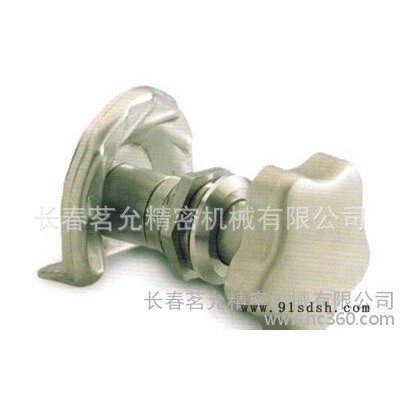

GN 119-NI
门锁
锁壳与操作锁芯
AISI 303 不锈钢 。
凸轮
AISI 304 不锈钢。
隔片
AISI 303 不锈钢。
标准型号
- SG型：带星形旋钮。
- DK型：带三角形螺栓。
- VK7型：带方形锁芯A/F7。
- VK8型：带方形锁芯A/F8。
- VDE型：带双位锁芯。
可按需提供的附件
- 钥匙GN 119.2（见628页）。
- 保护帽GN 120（见626页）。
- 操作手柄GN 320（见627页）。
安装说明
顺时针转动门，梯级式弹簧加载凸轮，会在门框后向上移动，并将门拉紧。
凸轮的“拉动”范围大（10mm），使得此类锁可在带密封条的门上方便使用。选择深度“A”时，应考虑门封的厚度。
安装前，应按图示在门上开一个孔，并且设定孔中心与门框间的距离为T 23mm。
带操纵锁芯的锁壳从正面装入孔内，并通过六角螺母固定到位。随后，定距段安装到后部，接着装入凸轮和六角螺母。
可用GN 123型的薄型号钢板开孔器（参见038产品目录，第881页）进行装配钻孔。
安装孔的直径也可通过钻/铣设定。
特征与应用
GN119型门锁的拉动范围为 10mm。顺时针转动门锁即可实现锁定。
操纵锁芯装有一个O形垫圈，可以防止水侵入。
长春茗允精密机械有限公司（图纸及参数）
手机：15590549711 电话：0431-81773360
传真：0431-86790117 QQ：944823555
官方网址：//www.mingyunfh.com.cn Email:944823555@qq.com
长春茗允精密机械有限公司—代理品牌产品
德国HALDER定位珠、弹簧柱塞、分割定位柱、分度销、快速 插销、水平调整脚座、脚轮、支撑钉、手轮、把手、取手、压 头、定位配件、夹持零件；
ELESA/GANTER人体工学把手，手轮,旋钮柱塞, 分度销,油表,油镜,液位器等；
台湾GOODHAND快速夹钳，肘节夹钳,夹具及附件等；
TOHATSU 弹簧,五金,脚座,把手,万向滚珠等；
德国GANTER弹簧柱塞，定位零件，模具标准件；
NNK快锁插销、快卸销、快拔销、快速释放销、制动销、球锁销 及自攻螺套；钢丝螺套及安装工具,丝锥。
意大利ELESA手轮、手柄、旋钮、油帽、系列产品；
德国STABILUS气弹簧；
NORELEM机械操作件；
西班牙AZOL氮气弹簧；
公司产品广泛应用于汽车、机械及工业用零部件、模具、铁路机车、电子、通讯、重型机车等行业中，行销全国各地，为客户提供**产品和**的解决方案。
备注：我公司单笔金额1000元以上，含运费。（混批金额达到1000元，也可含运费）
