电阻

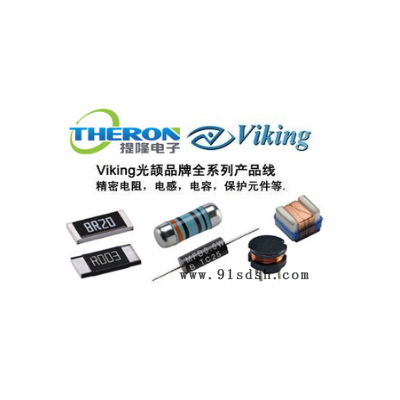

上海提隆电子有限公司 是台湾VIKING授权的一级代理，欢迎咨询！
贴片电阻的特性:
· 体积小，重量轻；
· 适应再流焊与波峰焊；
· 电性能稳定，可靠性高；
· 装配成本低，精密电阻，并与自动装贴设备匹配；
· 机械强度高、高频特性优越。
贴片电阻封装与功率的关系:
电压=√功率x电阻值(P=V2/R) 或工作电压两者中的较小值
**********************************************************************************
企业视频展播，请点击播放视频作者：上海提隆电子有限公司贴片色环电阻上海提隆电子有限公司 是台湾VIKING授权的一级代理
贴片色环电阻按材质分类可分为：精密金属膜贴片色环电阻、碳膜贴片色环电阻、绕线贴片色环电阻，参数如下:
封装：0204/0207/0309
功率：1/4W 1/2W 1W 2W
耐压：200 V~2500 V
精度：±0.1%，插件色环电阻，0.25%，0.5%，1%，±5%
温漂：±10/15/25/50/100 PPM
阻值范围：0Ω，0.1Ω~10 MΩ
贴片电阻的工作参数和类别
1）额定阻值。常见的有数字标识法。
a、用3位数字电阻值。前2位为十位、个位值，为有效数值，第3位是0的个数或称为10的X次方。如标注为152，即为1500Ω；
b、用4位数字表示电阻值。前3位为有效值，即千位、百位和个位值，第4位为0的个数。如标注为1501，即为1500Ω；标注为1000，即为100Ω
2）额定功率。采用数字标识的贴片电阻多为黑色，其功率级别分为1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W等，以1/16W、1/8W、1/10W、1/4W应用，一般功率越大，电阻体积也越大，功率级别是随着尺寸逐步递增的。另外相同的外形，防硫化电阻，颜色越深，功率值也越大。耗散功率为1W或1W以上的电阻，考虑到散热要求，不得与印刷线路板直接接触，因而所有电路板上用到的贴片电阻，一般都是小于1W的。贴片电阻的功率值受限，故在电路中需要较大功率电阻的地方，经常采用多只贴片电阻并联（加串联）的方法，来增大功率值。
3）贴片熔断电阻。这是贴片电阻中的一个特殊类型，出于电路安全考虑，不宜用普通贴片电阻予以代换，或轻易用导线短接。
贴片熔断电阻，是在电路中起到熔丝保护作用的一种特殊贴片电阻，一般是串联于某单元电路的供电支路中，当流过该电阻的电流超过一定数值，则其电阻层快速熔断，切断电路该单元电路的供电电源，避免故障扩大化。
4）贴片排阻。这是另一类型的贴片电阻，常见为4引脚2元件贴片排阻、8引脚4元件贴片电阻和10引脚8元件贴片排阻，8此脚4元件贴片排阻其内部含有4只同电阻值的相互独立的电阻元件，标注为472的贴片排阻，电阻，指内部含有4只阻值为4.7k的电阻元件，用于集中使用相同阻值电阻元件的电路，如MCU引脚的上位电阻，在MCU的接口电路中应用较多。
上海提隆(图)-插件色环电阻-电阻由上海提隆电子有限公司提供。上海提隆电子有限公司为客户提供“精密电阻,色环电阻,合金电阻,采样电阻,电感,电容,二极管等”等业务，公司拥有“提隆电子,VIKING”等品牌，专注于电阻器等行业。，在上海市松江区鼎源路618弄17号4楼的名声不错。欢迎来电垂询，联系人：颜迅强。
