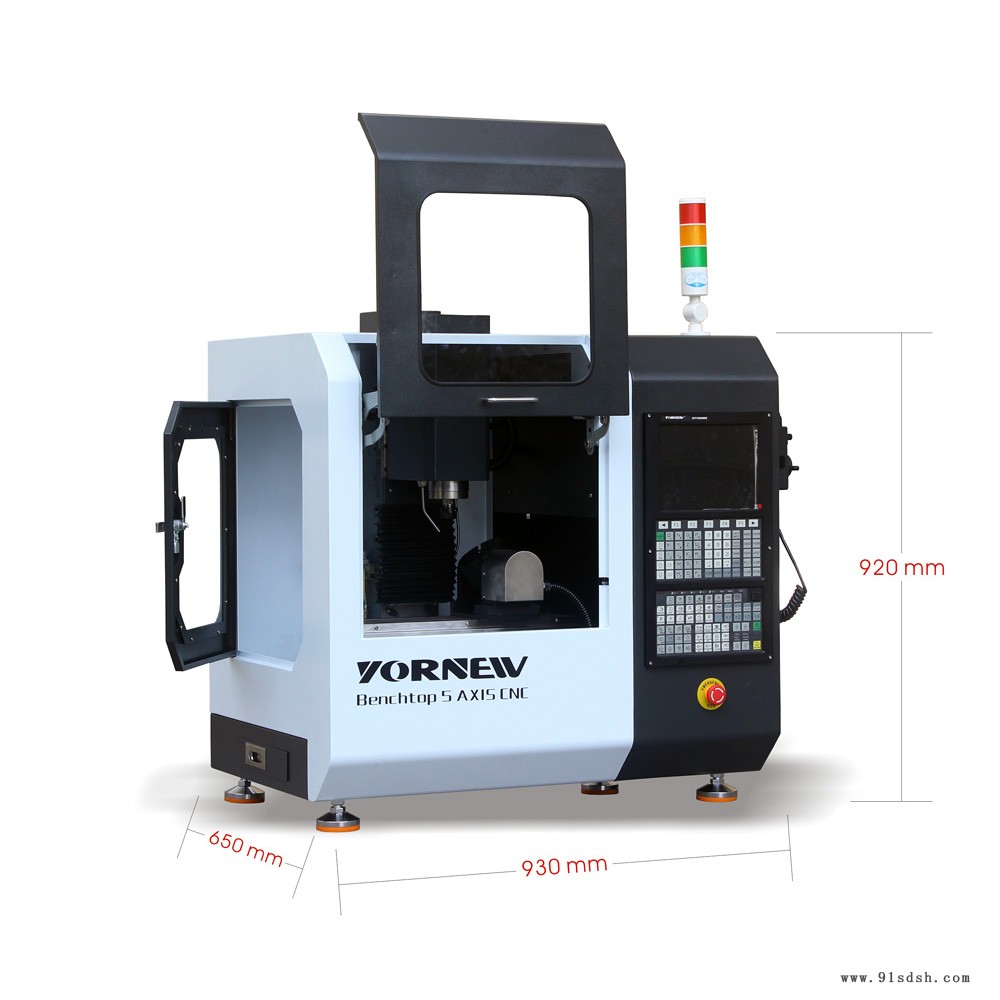

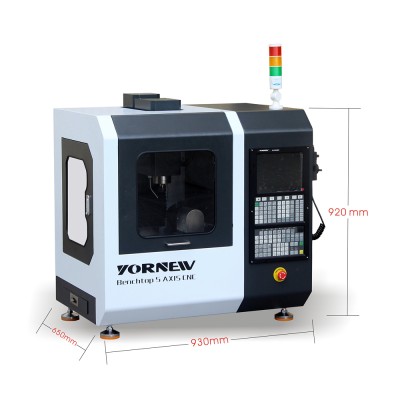

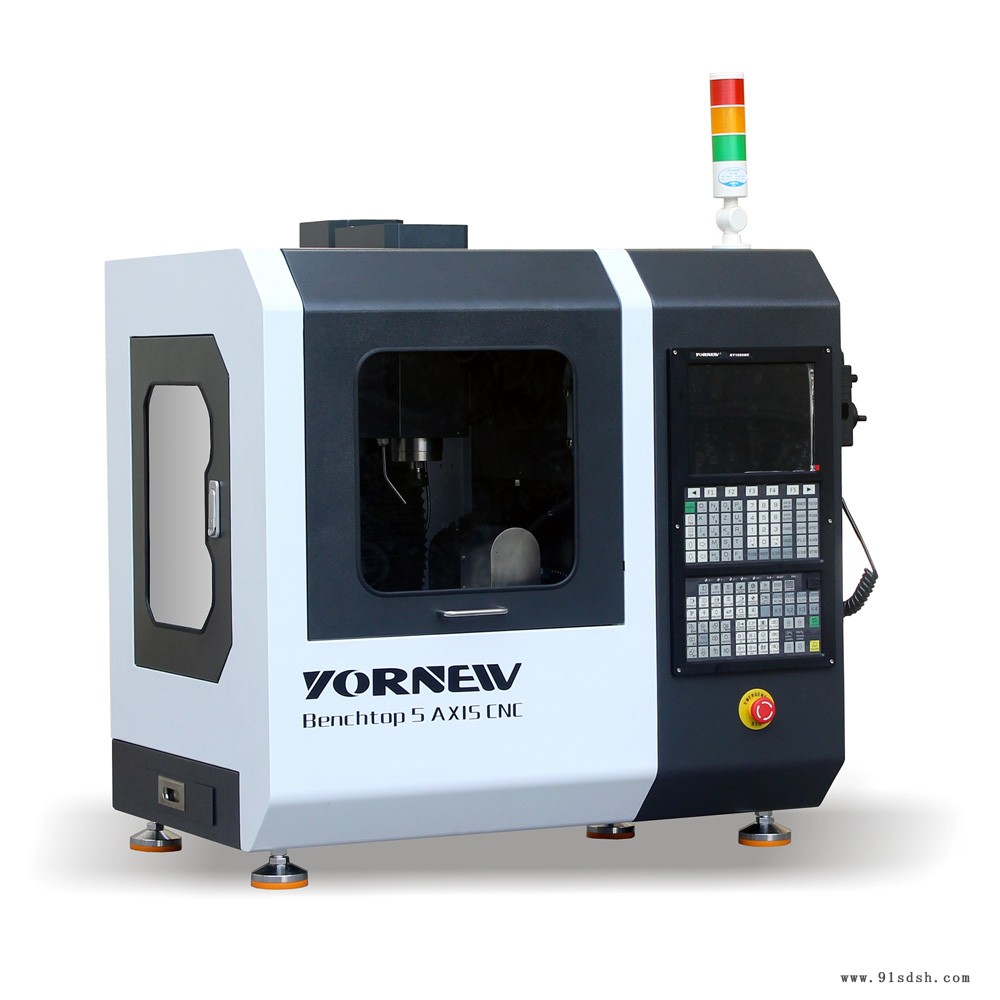

型号: VMC230
名称: 桌面五轴加工中心
主要用于高校创客创新实验室或科研单位的精密小零件实际加工用等
设备简介
全新的VMC230是一款小型的五轴联动加工中心，配置6工位斗笠式刀库，带RTCP刀尖跟随功能的五轴五联动工业数控系统；适用于小型精密五轴零件及各种复杂三轴零件加工；具有体积小、重量轻、搬运方便（机床底部带移动脚轮）；性价比高、性能稳定、故障率低、维护成本低、钢性好等优点。使用单相220伏电源，带联锁防护装置，选用优质铸造材料，高精密直线导轨和滚珠丝杠，配置高速主轴，带工件冷却液循环系统和自动对刀仪；可加工钢、铁、铝、铜、PVC塑料等材料；执行国际标准G代码和多种CAM软件（MasterCAM、UG、Fusion360等）。
主要用途
VMC230小型五轴加工中心具备实际加工能力和加工精度的实用性小机床，移动方便以及一机多用的功能，主要用于科研单位或高校实验室科技创作的小零件首板加工，也可用于学校进行五轴联动数控编程教学和实操培训等用途（有配套教学资源），教学成本低，解决了大型工业级多轴数控机床的价格昂贵，增加学生动手操作机会；采用摇篮式五轴转台，插拔式航空接头，当用户需加工三轴零件时，卸下五轴转台后可当三轴加工中心用于加工三轴件，灵活多用途。
技术参数 | |
主要性能特点 | 搭载5轴5联动工业级数控系统；支持RTCP刀尖跟随功能、采用高精度H级等磨直线导轨、铸铁床身、采用高精度研磨滚珠丝杆；五轴转台采用诣波减速机摇篮式结构，配有带移动脚轮的机床底座和内置工件水冷循环系统；主要加工材料：钢、铁、铜、铝合金、PVC塑料、有机玻璃等。 |
精度 | 重复定位精度：0.01mm |
XYZAC轴行程 | 横向（X轴行程）：235mm |
五轴转台 | 第4轴最大转速：20rpm/min |
第5轴最大转速：20rpm/min | |
第4/5轴定位精度：±16" | |
第4/5轴重复定位精度：±12" | |
五轴转台/三轴工作台面 | Φ110/470×130mm |
导轨 | H级等磨直线导轨 |
最大钻孔直径 | 13mm |
最大铣削直径 | 13mm |
刀库 | 斗笠式6工位 |
轴联动性 | 5轴联动 |
数控系统 | YORNEW M5五轴联动数控系统 |
RTCP刀尖跟随功能 | 支持RTCP刀尖跟随功能 |
自动对刀功能 | 支持/配有自动对刀仪 |
主轴转速 | 100-24000 转/分钟 |
主轴锥度 | ISO20 |
主轴电机功率 | 2.2 KW |
整机功率 | 2.8kw |
使用气压 | 0.6Mpa |
工件冷却方式 | 水冷循环 |
润滑系统 | 带油路润滑系统 |
使用电源 | AC220V/50Hz |
外形尺寸 | 930×650×1600mm |
净重/毛重 | 280/350kg |
