| 材质 | 铝 |
|---|---|
| 电源线长 | 无 |
| 额定电流 | 10A |
| 额定电压 | 380V |
| 环境温度 | 标准 |
| 形状 | 矩形 |
| 颜色 | 银白色 |
| 种类 | 插头/插座 |
| 壳体材质 | 铝合金 |
| 导电体材质 | 标准 |
| 品牌 | 骊创 |

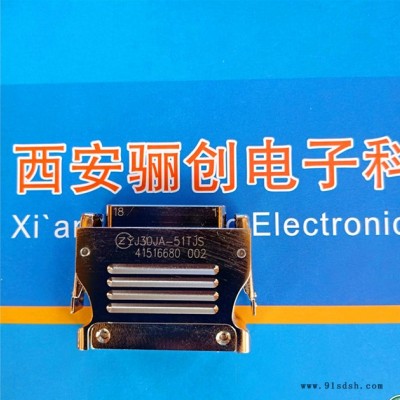

| 型号 | J30J51ZKD |
| 加工定制 | 是 |
| 孔位数 | 9个 |
温馨提示：产品价格均以当天报价为准，拍前请咨询，请勿直拍，欢迎电话和QQ询价，谢谢合作！
姓名：刘思薇
QQ:3268895552
手机：18329787421（微信同步）
西安骊创电子科技有限公司，库存和出货量很大的连接器供应商！ ? 现货库存系列Y2、Y3、Y4、Y8,YP、Y11、Y17、Y27、Y25.Y50、Y50DX、Y50EX、Y68、2CX,XC、XCE、XCD、XCF、XCG、CXCH、LBXC、Y50X、XKE、YMA、YMB、YMG、GJB598，GJB599. Y2M. FQ.FQN.Q型，P型系列等圆形电连接器，航空插头。J3,J4,J6,J7、J14A、J18、J36A，J30、J30J,CB.ZJ系列、CD系列等矩形连接器（接插件）、CY系列等印制板连接器，采用线簧插孔的J系列、PDS系列等矩形连接器，PJS系列等小矩形连接器，JCD系列等微矩形连接器以及、SFX系列等水下圆形连接器、MX系列气密封圆形连接器系列微矩形连接器等几十个系列、上千种规格的产品，广泛用于航天、航空、兵器、国防电子工程、电子装备等高科技领域和煤矿、通讯、石油、铁路及电力等国民经济各个部门。应用于战略战术系统、电子对抗系统、野外作业电能、通讯信号连接系统、工交电力和邮电、煤矿. 行业、工业传动行业等。
产品特点
芯数：有 9、15、21、25、31、37、51、66、74、100、144 芯十一种规格； 采用绞线式弹性插针（麻花针），接点密度高；
导线线芯截芯面积 0.035mm2～0.15mm2；
本系列产品的锁紧组件按订货要求与产品组装在一起供货，如不需锁紧组件应在合同中注明； 产品性能符合GJB2446 的要求。
主要技术特征：
| 环境温度 | -55～+125℃ | | 接触电阻 | ≤10mΩ |
| 相对湿度 | +40℃达 95% | | 绝缘电阻 | ≥5000MΩ |
| 振 动 冲 击 加速度 额定电流 | 10～2000Hz 735m/s2 735m/s2 3A | 196m/s2 | 介质耐压机械寿命瞬断时间 | 800V 500 次 ≤1μs |
产品标志代号
J30J - × TJ/ZK × × - × ×
① ② ③ ④ ⑤ ⑥ ⑦
①-设计序号
②-接触件排列：9、15、21、25、31、37、51、66、74、100
③-连接器与接触件种类：
TJ—插头装插针 ZK—插座装插孔 Z—插座 K—插孔
TJ、ZK为固定搭配，通常包含TJ字母的连接器为插头；包含ZK字母的连接器为插座。
④-表示接触件端接形式：不表示—压接 S—焊接 N—直插印制板 W—弯插印制板
⑤-锁紧组件类别：详见J30J锁紧组件
⑥-表面涂覆：不表示—镀镍 G—镀镉
⑦-改型：A—外壳尾端带屏蔽网线夹 D—外壳法兰对接端上带有防转槽
J—印制板网格间距为1.27×2.54（列×行） Q—外壳法兰加宽
标志示例:
J30J–51ZKP–GAD：表示接触件数目为51、插座装插孔、接触件尾端变更为压接式、带P型锁紧组件、外壳镀镉、外壳尾端带屏蔽网线夹且外壳法兰盘上带有防转槽的J30J固定端连
