| 产地 | 上海 |
|---|---|
| 类型 | 电容箱 |
| 是否进口 | 否 |
| 货源类别 | 现货 |
| 品牌 | 上海东茂 |
| 加工定制 | 是 |
用途

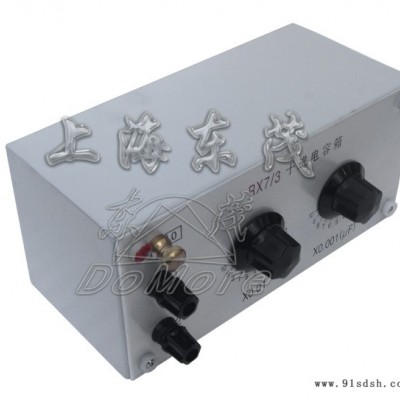

RX7型电容箱是一种精密的旋钮式十进电容箱。工作在交流频率1500Hz范围内的电路中，可作为交流电桥的可变阻抗，滤波电路的元件以及其他需要电容能在很大范围内变化的电路中，适用在空气温度+10℃到+35℃，相对湿度30%—80%以内的工作条件。
二、技术特性
1、规范：
| 型式 | 容量 （μF） | 旋转数 | 可变范围 （μF） | 最小步进 （μF） |
|
|
|
|
|
|
| RX7-0 | 0-1.111 | 4 | （0-10）× (0.0001+0.001+0.01+0.1) | 0.0001 |
| RX7-1 | 0-1.10 | 3 | (0-10) ×(0.001+0.01+0.1) | 0.001 |
| RX7-2 | 0-1.10 | 2 | (0-10) ×(0.01+0.1) | 0.01 |
| RX7-3 | 0-0.11 | 2 | (0-10) ×(0.001+0.01) | 0.001 |
| RX7-4 | 0-1.00 | 1 | (0-10) ×0.1 | 0.1 |
| RX7-5 | 0-0.10 | 1 | (0-10) ×0.01 | 0.01 |
| RX7-6 | 0-0.01 | 1 | (0-10) ×0.001 | 0.001 |
2、准确度
10×0.1μF±0.5%
10×0.01μF±0.65%
10×0.001μF±2%
10×0.0001μF±5%
按上式计算时应遵官运亨通下列条件：
（1）周围温度+20℃±5℃，
相对温度为30%-80%
（2）工作频率800至1000Hz。
（3）工作电压：50V（有效值）
（4）电容箱的起始电容应从测量结果中除去。
3、在环境温度从+20℃变化到+35℃或+10℃时，电容量的变化不起过基本误差的1/2。
4、电介质损失角的正切值不超过：
10×0.1μF组：2.5×10-3
10×0.01μF组：3×10-3
10×0.001μF组：1×10-2
10×0.0001μF组：5×10-2
5、直流耐压：250V
6、起始电容：
| 型式 | RX7-0 | RX7-1 | RX7-2 | RX7-3 | RX7-4 | RX7-5 | RX7-6 |
| 起始电容 ≤PF | 80 | 60 | 40 | 40 | 25 | 25 | 25 |
7、外形尺寸和重量：
| 型式 | 外型尺寸（mm） | 重量（Kg） |
| RX7-0 | 375×100×95 | 3.5 |
| RX7-1 | 290×100×95 | 3 |
| RX7-2 | 200×100×95 | 2.5 |
| RX7-3 | 200×100×95 | 2.5 |
| RX7-4 | 120×100×95 | 2 |
| RX7-5 | 120×100×95 | 2 |
| RX7-6 | 120×100×95 | 2 |
三、结构
十进式电容箱是由不同个数的十进开关组件组合而成的，每个十进开关组件由几个不同容量的电容并联组成1至10个步进。
本电容箱所采用的电容器主要为损耗正切值＜15×10-4的聚苯乙薄膜电容器。电容箱的所有部件及整个电气部份均安装金属箱，并带有屏蔽端钮。电容箱的引出端在面板上，即标记“1”和“2”二端钮，屏蔽有专用引出端，即标记“0”端钮。
四、使用说明
1、使用条件应在温度+10℃到+35℃，相对湿度30%-80%。
2、电容箱在始用时可考虑二端或三端式接入工作一路里，作二端式时应考虑部分电容值的C20的影响，作三端式时应考虑到C10，C20的影响。
3、电容在接入工作电路时，应考虑联接导入的电容。
4、在测量时应考虑周围有强电场引起电容值影响，在不同温度使用电容时应考虑温度系数的影响。
5、电容箱使用完毕后应进行放电。
五、保管运输和保证
1、电容器应放在室温自+0℃到+35℃及相对温度30%-80%，空气内不含有引起腐蚀气体和有害物质。
2、产品在正确的使用和维护下（在不破坏封印情况下），自出厂日起，保证运用期限为12个月
