| 电源电压 | |
|---|---|
| 功率 | |
| 通道数量 | 40 |

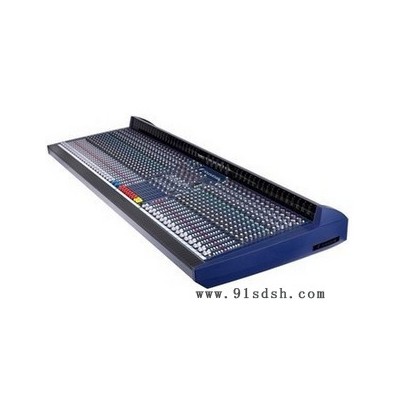

| 品牌 | 声艺Soundcraft |
| 型号 | LIVE4.2/40 |
五种规格：12路，16路，24路，32路和40路。40路可接多至56组输入
四编组母线
**UltraMic+超级话筒放大器，66dB增益
四段均衡，中间两段可先频
18dB/倍频程高通滤波器
EQ旁路开关
六组辅助输出，其中四组可选择推子前或后
四组哑音编组作分场用途
6×2矩阵输出，提供额外二组独立混音输出
除话筒输入外，四组额外立体声输入（12路的只有二组）
四组立体声效果返回
每组音声道输入设有独立倒相开关
8通道扩展组件（选购件）
单声输入
1． 话筒输入
平衡的XLR插座，接受各种平衡或不平衡话筒信号。-129dBu EIN（等效输入噪声**话筒放大器确保清晰安静的音源。
2． 线路输入
平衡的1/4"插座，接受平衡或不平衡音源，如健盘或其他电子乐器。
3．+48V幻像电源
为电容话筒提供+48V DC幻像电源，每通道设有独立开关，让电容和动圈话筒同时混合使用。
4．直接输出
阻抗平衡输出，推子后/或均衡后，送效果处理器或多声轨录音机。
5．插入
让压缩器或图示均衡器等处理器插入信号路。
6．相位倒换
当多个话筒同时使用时，可能会引致相位问题，可通过开关倒相。
7．输入灵敏度
**低噪音，高增益UltraMic+话筒放大器提供66dB的增益，任何信号源，从微弱的电话筒以至线路电平，均可任意插入XLR或1/4"插座。增益控制平滑均匀。
8．均衡器部分
四段均衡，中间两段可选频，扫频范围为550HZ至13KHZ，和80HZ至1.9KHZ,±15Db.高频和低频点设在12KHZ和80HZ,倾斜度亦为±15dB。18dB/倍频程的高通滤波器，分频点设在100HZ，专门用来过滤舞台脚踏噪音和喷话筒声。
EQ In/Out旁路方便调音师比较EQ前和后效果。
9．辅助输出部份
六组辅助输出，可灵活改变组合。若需要较多临听返送，可将其中四组编为推子前。相反，若需要较多效果返送，可将其中四组编为推子后。
辅助1，2和3均为推子前/均衡前（通过内部跳线可更改为均衡后）。辅助3可通过跳线改为推子后。辅助4通常接于推子后/均衡后，但可在主控部份改变为推子前/均衡前。辅助5和6只可接成推子后，均衡后。
10．声像移位电位哭
控制立体声声像的位置
11．通道选择
选择把输入信号送至混合（L/R）或四组编组。
12．哑声开关和编组
哑音开关切断所有通道的输出，哑音亦可编为四组，独立控制哑音，适宜用来分场，开关不同组合的话筒。
13．PFL预推子临听
按下PFL，取自推子前的"独唱"信号送至耳机监听，L/R电平表监视，只用作调教监听，不影响总输出输出。当独唱时PFL显示灯发亮。当设按下PFL时，此灯用作峰值显示。
14．100mm线性哀减器（推子）
可进行**电平控制，正常作电平为0Db，有10dB上限增益。
立体声输入部份
四路立体声输入设置于两组输入模块上，12路的只有二路立体声输入。
15．输入插头
两对平衡1/4"插座连接立体声的左右声道。假若是单声道只需接于左声道上。
16．卡座/CD部份
市面上半专业的器材标准电平为-10dB，而民用器材为-20dB。专业匹配这些设备的电平，而且可选择-10dB或-20dB。两组推子前辅助输出。直接连接于混合母线上。
17．主立体声输入
全功能输入，主要用业接健盘或其他电子乐器。22dB增益控制匹配不同音源。两段均衡高频点可选6KHZ或12KHZ，低频点可选60HZ或120HZ，±15dB。辅助输出部份与单声道的相同**分别是辅助，1，2，3是推子前/均衡后。BAL平衡旋钮控制左右声道的比例。
编组部分
18．编组输出
四组阻抗平衡，XLR插座的编组输出可接触辅助扬声器或录音机
19．插入
1/4"插座，串连外间信号处理器。
20．立体声返回
四对1/4"插座，让效果器处理后的立体声信号返回。或用来作额外的立体声输入。
21．编组电平表
12段峰光柱电平表
22．立体声返回控制
电平控制。信号可送至混合母线或编组。
23．矩阵送出
6×2矩阵的输入取自四组编组和混合（L/R），然后重新混合成两组独立的输出信号。这两组输出可用来接耳光，延时等。在MIX部分,Matrix Send下有一个Stereo按钮，可将两路矩阵输出拼为立体声
24．PFL开关
每编组均可作PFL独唱监听。当在PFL状态时，指示灯发亮。
25．编组推子
100mm推子，可选择送混合输出，或独立单声道输出，选择开关设于22和23之间。
主控部份
26．混合输出
两组阻抗平衡设计输出，XLR插头，将混合信号L/R送至前台主扩声系统。
27．矩阵输出
两组独立矩阵A和B输出
28．混合插入
可在混合母线上串联限幅器（过载保护）和图示房间均衡（改善建声缺陷）。
录音
29．输出
两组1/4"插座，-10dBV电平，匹配卡座或DAT录音机。
30．辅助输出
六组阻抗平衡1/4"插座，送临听或效果器。
31．主控电平表
两组12段峰值光柱电平表显示混合信号电平。但当任何通道选为"独唱"时，显示独唱电平。
32．通话部份
通过辅助1-4，混合或编组，让调音师跟演奏者对话，已设置通话电平控制及话筒输入。
33．矩阵主控
控制矩阵输出总电平
34．主控推子
两组100mm衰减电位器（推子）控制混合（左和右）母线输出。
35．辅助主控
控制每组辅助输出的电平。每通道均可进行AFL（推子后独唱临听）。可将辅助4由原来的推子后改为推子前。当改为推子前，显示灯发亮。
36．PFL/AFL显示灯
当任何PFL或AFL被按下，显示灯发亮
37．耳机电平控制
38．单声道检查]
当遇到相位问题时，让左及右声道输出相加，作系统检测。
39．哑音主控
控制四组哑音编组，显示灯表示工作状态。
40．耳机插孔
41．电源显示灯
42．电源输入插孔
