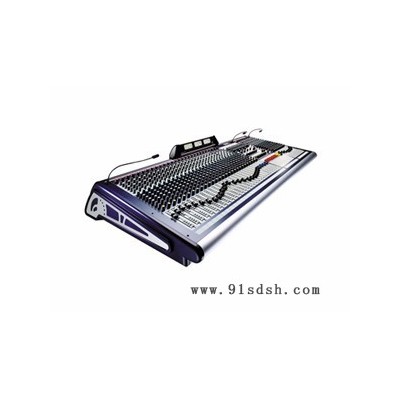

声艺调音台GB8-16

GB8 是 Soundcraft 总设计师 Graham Blyth 的名字缩写，为了庆祝 Soundcraft 30 周年，他精心设计了一套均衡器/功放，命名为 GB30，向用户提供真正高端的均衡效果和宁静的调音台。GB30 拥有更大的动态范围，更少的噪音，更接近人类听觉的特性。

GB8 的每一通道均设有电平表，让调音师容易掌握信号是否正常。这些基础令 GB8 成为一款功能齐备的 FOH 主扩声调音台。源自同厂较**次的 MH 系列的设计概念，Aux 旋钮电位器可以与 Group 直线式推子互相倒换，轻而易举地把现场主扩声调音台转变为返送监听调音台。
特点：
• 16、24、32 和 40、48个通道的 5 种结构尺寸
• 每通道有 48V 可开关的幻像电源
• GB30 话筒前置放大器和精密的均衡电路
• 8 个 AUX 辅助输出( 4 个 AUX 可切换推子前/推子后)
• 19 条母线
• 18dB / 倍频程的高通滤波器
• 4 个全立体声通道
• 4 个立体声返回
• 每个通道设有直接输出
• 8 个编组输出
• 4 个哑音编组
• 11 x 4 矩阵输出
• 对讲装置
• 100mm 行程的推子
• 12 段 LED 光柱电平显示表
• 带限幅器的录音输出

典型技术参数
频率响应 话筒/线路输入到任何输出端，
20Hz-20kHz <1dB
谐波失真+噪声 话筒电平为 -30dBu 和 +20dBu，
全部输出端为 <0.006%(1kHz)
噪声
22Hz-22kHz 带宽有效值测量 话筒等效输入噪声 -128dBu，(150Ω源阻抗和固定增益)
混音输出 <-82dBu(40 个输入发送到混音)
编组输出 <-83dBu
辅助输出 <-80dBu
矩阵输出 <-89dBu
串音(1kHz，典型值) 输入通道哑音 <-97dBu
输入推子关断 <-95dBu
声像隔离度 <-77dBu
混音路径隔离度 <-97dBu
编组路径隔离度 <-97dBu
邻近通道串音 <-99dBu
编组到混音 <-89dBu
辅助发送电位器隔离度 <-84dBu
矩阵发送电位器隔离度 <-84dBu
共模抑制比(CMRR) 典型值 1kHz 80dB
**大输入和输出电平 单声道和立体声话筒输入 +15dBu
单声道和立体声线路输入 +30dBu
立体声回传和插入回传 +20dBu
任何输出端 +20dBu
一般操作电平 0dBu
耳机输出功率 2 x 250mW / 200Ω
输入和输出阻抗 话筒输入 2kΩ
线路输入和立体声回传 10kΩ
输入通道插入回传 EQ 插入为 5kΩ，其他为 3kΩ
混音、编组、辅助和直接输出 150Ω
插入发送 75Ω
推荐耳机阻抗 50Ω - 600Ω
高通滤波器(单声道输入) 18dB/倍频程，100Hz
EQ(单通道输入) 高频 13kHz，+/-15dB，2 阶高通滤波器
高中频 550Hz-1.3kHz，±15dB，Q=1.5 带通滤波器
低中频 80Hz-1.9kH，±15dB，Q=1.5 带通滤波器
低频 80Hz，±15dB，2 阶低通滤波器
电平表 输入通道 单个三色 4 段 LED 发光二极管电平表
输出通道 7 个三色 12 段 LED 发光二极管电平表
电源消耗 交流 50/60Hz、85V-270V AC 万能输入电源，
功率消耗 小于 150W
操作条件 温度范围 -10℃ ~ +30℃
相对湿度 0% ~ 80%
尺寸 宽度 重量
16 通道 984mm (38.74") 25kg (55.1 磅)
24 通道 1208mm (47.56") 30kg (66.1 磅)
32 通道 1442mm (56.77") 35kg (77.2 磅)
40 通道 1666mm (65.59") 40kg (88.2 磅)
48 通道 1889mm (74.37") 45kg (99.2 磅)
