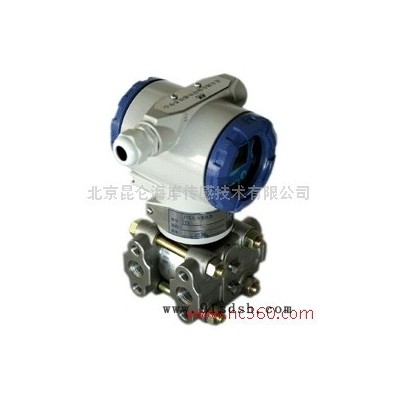

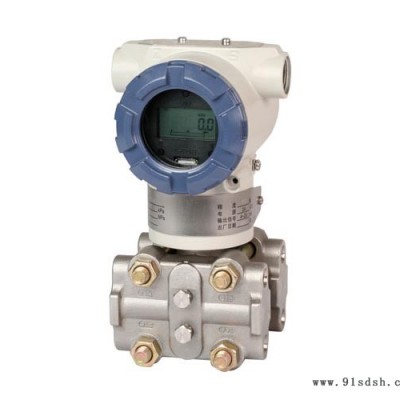

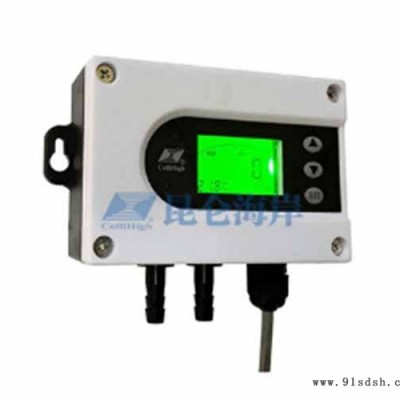

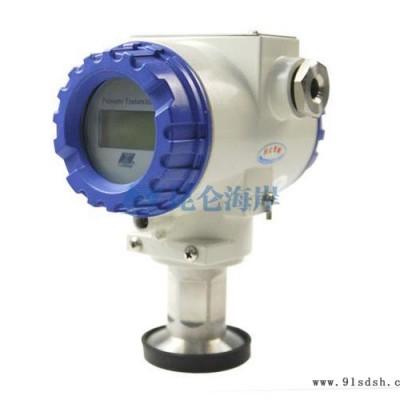

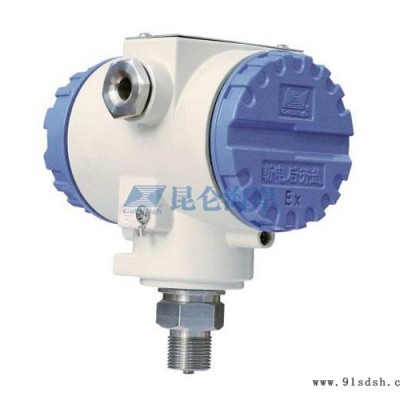

【昆仑海岸】数字化电容压力/差压变送器（智能差压变送器）

系列用途

可适应于石油、化工、电力、水利、冶金、和热力等各种防爆或非防爆工业领域的压力测量。

产品特点

●  JYB-3151型核心部件采用十六位单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化，满足日益提高的工业现场应用之要求。为此，软件中应用了数字信号处理技术，使其具有优良的抗干扰能力和零点稳定性，且具备零点自动稳定跟踪能力（ZSC）和温度自动补偿能力（TSC）。
●  强大的界面功能无需手操器保证了良好的交互性。数字液晶显示表头能够显示压力、温度、电流三种物理量，及0～**模拟指示，按键操作能方便地在无标准力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置，而且可以重新对变送器进行标定，极大地方便了现场调试。
●  信号转换，信号采集与处理及电流输出控制采用了一体化设计，使结构更加紧凑可靠。

技术参数

●  性能指标
(参考条件：无迁移状态，硅油灌充液，316L隔离膜片)
输出信号： 4mA～20mA
传输形式： 两线制
负载特性: (见下图）

● 精 度
线性输出： ±0.075%～±0.1%（对量程比为1:1)，包括线性、变差、重复性的综合误差。
开方输出： 在输出压力为4%～**时，为±(0.2%的标准定量程+0.05的上限）。
● 稳 定 性： 对于DP量程代号3、4、5，为**高量程的±0.2%，对于其他的量程代号，为**高量程的±0.25%。
● 湿 度： 0%～**相对湿度。
● 启动时间： 在**小阻尼时**20s。
● 容积吸取量：小于0.16cm3。
●  阻 尼： 电气阻尼为0s～32s。
此外，敏感元件还有0.2s的恒定阻尼时间（量程3为0.4s）。
● 静压影响（DP变送器）
零点误差： 对于14MPa为**高量程的±0.25%,对于量程代号3为**高量程的±0.5%，通过零点调整可以得到校正。
量程误差：每6MPa可校正到输入读数的±0.25%,或对于量程代号3,为±0.5％。这种误差在安装前可以调校消除。
● 静压影响（HP变送器）
零点误差：对于32MPa为**高量程的±1.0%。通过零点调整可以得到校正。
● 温度影响
在**大量程零点误差：每56℃为量程的±0.5%。总的影响包括量程和零点误差：每56℃为量程±1.0%。对于量程范围编号3,影响量加倍。
在**小量程零点误差：每56℃为量程的±3%。总的影响包括量程和零点误差：每56℃为量程±3.5%。对于量程范围编号3，影响量加倍。
工艺连接件：
   对于范围代号3、4、5的变送器,其两支法兰的中心连接孔距为54mm，孔上为NPT1/4-18；对于代号6、7的变送器则为56mm和NTP1/4-18；对于代号8的变送器则为57.2mm和NPT1/4-18。对于范围代号3、4、5的变送器，其两支连接头上引压孔为NPT1/4-14,法兰连接头可翻转分 别给出50.8mm中心距，54mm，或57.2mm。
电气连接件：具备现场在线测试端子。
重 量：不包括选用件，AP、DP、GP和HP型重2.4公斤。
· 使用条件
总体防护性能符合：IP65（相关参数）

● 振动影响：频率为0～200Hz,任意方向上每个g为±0.05%上限值。
●  电源影响：小于标定量程0.005%/V。
●  安装位置影响：零点漂移不大于(0.25kPa),此误差可通过校正消除,对量程无影响。
●  电磁场干扰／射频干扰影响:按照SAMA PMC33.1,从20～1000MHz  电磁场干扰／射频干扰影响:进行试验，场强可高至30V/m。
● 结构规格
注：材料适用性请参考10页附件及材质代码。
接触介质的材料：
隔离膜片：316L不锈钢，哈氏合金C-276,蒙乃尔合金或钽。(可选)
排气／排液阀：316不锈钢，哈氏合金或蒙乃尔合金。
工艺法兰和连接头：316不锈钢，哈氏合金或蒙乃尔合金。
接触介质的O形环：氟橡胶、丁晴橡胶。（可选）
- 灌充液：硅油·螺栓：碳钢镀镉
- 电子线路外壳：低铜铝
- O形密封圈：丁晴橡胶、氟橡胶。（可选）
- 涂漆：聚氨脂。
· 电源电压
DC 24V(18V～45V）
· 产品使用环境
使用温度：-20℃～80℃ 贮藏温度：-40℃～104℃
相对湿度：0%～90%
防爆型产品使用环境条件：
温 度：-20℃～40℃ 相对湿度：5%～95%
大气压力：86kPa～106kPa
· 隔爆型认证
  防爆标志：ExdIICT6 Gb    防爆合格证编号：CNEx12.2732

规格选型

标准功能

工作原理：
如电气原理框图所示，压力或差压产生的电容差经数字化信号转换， 变为频率信号送到微处理器，经过微 处理器运算处理后作为一个电流控制 信号送到电流控制电路，转化为 4～20mA模拟电流输出。
