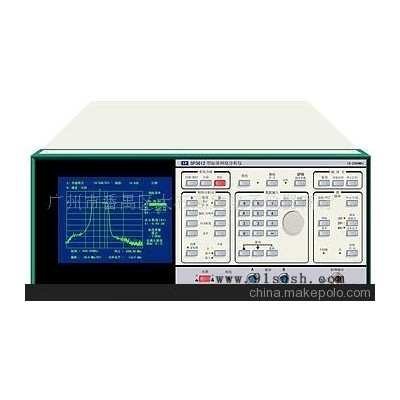

SP3612系列标量网络分析仪-SP3612系列标量网络分析仪

SP3612系列标量网络分析仪是一种高性能、智能化射频标量网络分析仪，在10MHz～2GHz/2.5GHz/3GHz频率范围内进行射频网络的传输和反射参数的测量，亦可测量信号绝对功率，测量过程以人机对话方式进行，测量结果直接以数字和图形显示在CRT上，可用打印机拷贝输出。本系统具有自测试、自校准、自诊断及断电记忆功能。可广泛地用于通讯、电视和雷达等领域。产品主要技术指标：频率范围10MHz～2GHz /2.5GHz/3GHz频率分辨率10kHz频率准确度a ) 单频或频率起始点：优 于± 200KHzb ) 扫频： 优于扫宽的 2% ± 200KHz输出功率范围0.1dBm～+10dBm,0.1dB 步进有衰减器时，－ 69.9dBm～+10dBm,0.1dB 步进。输出功率平坦度< ± 0.5dB ( 在 10dBm 时 )有衰减器时< ± 1dB ( 在 10dBm 时 )输出显示平坦度< ± 0.5dB ( 在 10dBm 时 )有衰减器时< ± 1dB ( 在 10dBm 时 )输出功率准确度< ± 1dB (0.1dBm～10dBm)信号纯度a) 谐波抑制： < － 30dBcb) 非谐波抑制： < － 30dBc剩余调频< 10KHz源驻波< 1.5 (50 Ω )通道准确度配本机附件检波器，应满足图 1-1 的规定。外形尺寸430mm × 180mm × 480mm重量15kg
