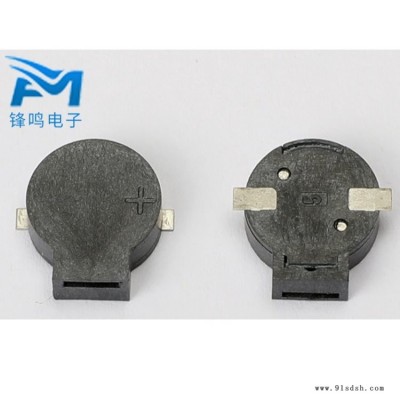

锋鸣电子 电磁式蜂鸣器电子大量现货供应

• 价格说明 : 议定
• 物流说明 : 货运及物流
• 交货说明 : 按订单
• 包装说明 : 不限
• 供货总量 : 不限

蜂鸣器注意事项？

蜂鸣器是不能用做矿石收音机的，因为，蜂鸣器内部有一个振荡电路，通上电源后就会驱动内部的一个微型喇叭发出蜂鸣声。蜂鸣器可不是一个单纯的小喇叭。另外，蜂鸣器有两种。一种是，内部自带振荡器的；一种是，需要外接一个振荡器的，也就是一个普通的微型喇叭。对于不带振荡器的那种，也是不能用的，因为它的电阻一般为32欧姆左右，也有8欧或16欧的。这些都属于低阻抗的，所以不能用。

电磁有源蜂鸣器和电磁无源蜂鸣器的主要差别为：有源蜂鸣器和无源蜂鸣器的根本区别是产品对输入信号的要求不一样；有源蜂鸣器工作的理想信号是直流电，通常标示为VDC、VDD等。因为蜂鸣器内部有一简单的振荡电路，能将恒定的直流电转化成一定频率的脉冲信号，从面实出磁场交变，带动钼片振动发音。但是在某些有源蜂鸣器在特定的交流信号下也可以工作，只是对交流信号的电压和频率要求很高，此种工作方式一般不采用。而无源蜂鸣器没有内部驱动电路，有些公司和工厂称为讯响器，标准中称为声响器。无源蜂鸣器工作的理想信号方波。如果给预直流信号蜂鸣器是不响应的，因为磁路恒定，钼片不能振动发音。

区分有源与无源蜂鸣器

电路功能：

本电路模块，可直接连接到单片机的I/O进行使用，是一个通用的蜂鸣器驱动模块。

电路工作过程：

蜂鸣器分无源和有源两种，从电路上来看，这两种蜂鸣器在这都可以工作，区别是单片机程序不一样。

当网络节点Beep为高电平时，三极管Q1截止，蜂鸣器无电流，不响。

当网络节点Beep为低电平时，三极管Q1导通，蜂鸣器有电流，会响。

所以在Beep节点输入PWM脉冲时，蜂鸣器就会发出响声。工作过程很简单，再看看每个元件的作用：

电阻R3为上拉电阻，目的为了在Beep节点悬空时，三极管Q1的基极有一个稳定的高电平。

电阻R4为三极管Q1的基极电阻，限制基极电流。

电容C1为旁路电容，对刺耳的高频信号能起到旁路作用。

三极管Q1起开关管的作用，控制蜂鸣器。

电阻R1,R2是蜂鸣器的限流电阻，这是很常见的一种安装方法，主要起到两个作用：

一是这两个电阻并联一起，可以分流，使每个电阻上的的热量不会超过它的额定功耗，保证电阻寿命；

二是方便调试。在一个电阻功率都能满足的情况下，如果要增加蜂鸣器响度，只需再并联一个电阻就行，而不需要重新拆下原来的电阻，调试方便。同时在选取不到合适电阻时，也可以用并联方式来解决。

注意：

本例电路很常用，对5V的单片机系统，可不用修改参数就直接使用；但对3.3V的其他控制系统，就需要调节其中的一些参数了。
