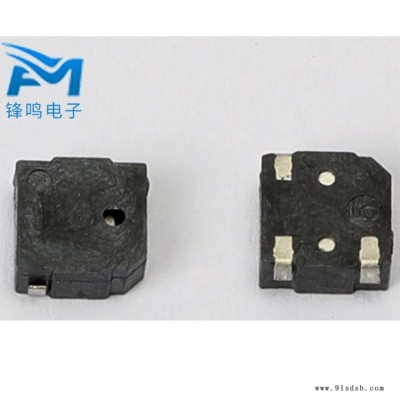

无源蜂鸣器手机 电磁式蜂鸣器手机 锋鸣电子

产品价格电议对比
询价 暂无
浏览 228
发货 广东东莞市
过期 长期有效
更新 2022-05-10 19:13

企业主推产品

诚信档案

联系方式
加关注0

东莞市锋鸣电子有限公司

企业会员第2年
资料未认证
保证金未缴纳

商品信息

基本参数

品牌:

未填

所在地:

广东 东莞市

起订:

未填

供货总量:

未填

有效期至:

长期有效
详细说明
  • 价格说明 : 议定
  • 物流说明 : 货运及物流
  • 交货说明 : 按订单
  • 包装说明 : 不限
  • 供货总量 : 不限

YS-MBZ6635

如何选购蜂鸣器?

驱动方式: 二种蜂鸣器都有自激式的,只要接上直流电(DC)即可发声,因为已内建了驱动线路在蜂鸣器中了,因为动作原理的不同,电磁式蜂鸣器要用1/2方波来驱动,压电的用方波,才能有较好的声音输出.

尺寸:蜂鸣器的尺寸会影响到音量的大小,频率的高低,电磁式的从7mm到25mm,压电式的从12mm到50mm或更大都有.

连接方式: 一般常见的有插针(DIP), 焊线(Wire), 贴片(SMD), 压电式大颗的还有锁螺丝的方式.

音压: 蜂鸣器常以10cm的距离做为测试的标准,距离增加一倍,大概会衰减6dB, 反之距离缩短一倍则会增加6dB,电磁式蜂鸣器大约能达到85dB / 10cm的水准,压电式的就可以做的很大声,常见的警报器,大都是以压电蜂鸣器制成。

YS-MBZ9055C

蜂鸣器注意事项?

蜂鸣器是不能用做矿石收音机的,因为,蜂鸣器内部有一个振荡电路,通上电源后就会驱动内部的一个微型喇叭发出蜂鸣声。蜂鸣器可不是一个单纯的小喇叭。另外,蜂鸣器有两种。一种是,内部自带振荡器的;一种是,需要外接一个振荡器的,也就是一个普通的微型喇叭。对于不带振荡器的那种,也是不能用的,因为它的电阻一般为32欧姆左右,也有8欧或16欧的。这些都属于低阻抗的,所以不能用。

YS-MBZ12075

区分有源与无源蜂鸣器

电路功能:

本电路模块,可直接连接到单片机的I/O进行使用,是一个通用的蜂鸣器驱动模块。

电路工作过程:

蜂鸣器分无源和有源两种,从电路上来看,这两种蜂鸣器在这都可以工作,区别是单片机程序不一样。

当网络节点Beep为高电平时,三极管Q1截止,蜂鸣器无电流,不响。

当网络节点Beep为低电平时,三极管Q1导通,蜂鸣器有电流,会响。

所以在Beep节点输入PWM脉冲时,蜂鸣器就会发出响声。工作过程很简单,再看看每个元件的作用:

电阻R3为上拉电阻,目的为了在Beep节点悬空时,三极管Q1的基极有一个稳定的高电平。

电阻R4为三极管Q1的基极电阻,限制基极电流。

电容C1为旁路电容,对刺耳的高频信号能起到旁路作用。

三极管Q1起开关管的作用,控制蜂鸣器。

电阻R1,R2是蜂鸣器的限流电阻,这是很常见的一种安装方法,主要起到两个作用:

一是这两个电阻并联一起,可以分流,使每个电阻上的的热量不会超过它的额定功耗,保证电阻寿命;

二是方便调试。在一个电阻功率都能满足的情况下,如果要增加蜂鸣器响度,只需再并联一个电阻就行,而不需要重新拆下原来的电阻,调试方便。同时在选取不到合适电阻时,也可以用并联方式来解决。

注意:

本例电路很常用,对5V的单片机系统,可不用修改参数就直接使用;但对3.3V的其他控制系统,就需要调节其中的一些参数了。
