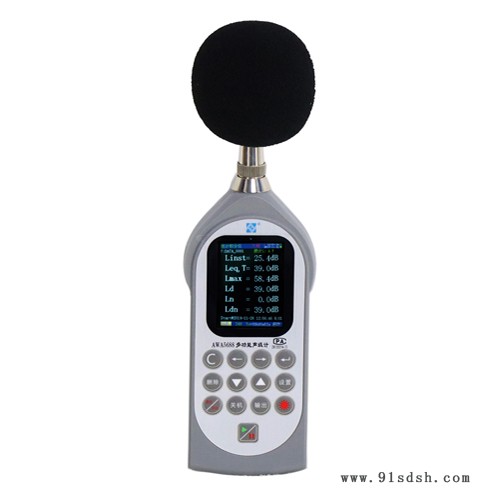

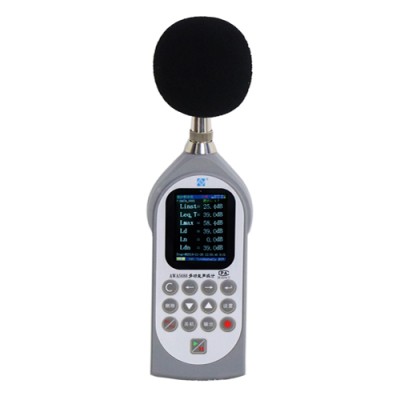

•AWA5688型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器
•可以同时进行积分测量、统计分析、1/1OC分析、FFT分析、个人声暴露的测量
•通过型式评价试验（证书号：2015S554-33）
执行标准：
◆GB/T 3785.1-2023/IEC61672-1:2013 声级计2级标准
◆GB/T 3241-2010/IEC 61260-1:2014 滤波器2级标准
产品特点：
◆设计规范性：系统设计时严格执行国际和国家标准；
◆功能强大性：模块化设计，用户可以根据需要选配总值积分、统计分析、1/1OCT分析、GPS、蓝牙等功能；多种启动方式，可设置定时自动开关机；
◆应用广泛性：AWA5688型多功能声级计可广泛应用在环境保护、工厂企业、科研教学等领域，完成环境噪声测量、机器设备噪声测量以及建筑声学测量等。
主要技术指标：
产品型号 | AWA5688多功能声级计 |
传声器型号 | AWA14421 |
测量范围 | 28dB(A)~133dB(A) |
自生噪声 | <23dB(A)，<28dB(C)，<33dB(Z) |
频率范围 | 20Hz~12.5kHz |
频率计权 | 并行（同时）A、C、Z |
时间计权 | 并行（同时）F、S、I |
显示器 | 2.6寸彩屏显示，分辨率240×320，亮度可调节 |
主要测量指标 | Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、SD、SEL、LCpeak（注：x为A，C，Z；y为F，S，I；N为5、10、50、90、95） |
24小时自动监测 | 每小时测量1次，除了统计分析所有的测量指标外，还有Ld、Ln、Ldn |
滤波器选配 | 1/1OCT中心频率：31.5Hz~8kHz |
数据存储 | 标配3MB |
输出接口 | AC（交流）、DC（直流）、RS232、USB |
主要测量功能 | 总值积分、统计分析、个人声暴露、1/1OCT分析、FFT分析、GPS、蓝牙等 |
防爆类型 | 本安型，外壳防护等级：IP44 |
电源 | 4节LR6（5号）碱性电池；也可用DC5V±0.5V、1A外接电源 |
外形尺寸 | 240×80×30mm |
工作温度 | -10℃~50℃ |
※具体指标以产品使用说明书为准！
功能选配及应用：
软件选配 | S5688-00000 基本测量功能 |
S5688-00101 噪声统计分析 | |
S5688-00202 1/1OCT分析软件 | |
S5688-00303 1/3OCT分析软件 | |
S5688-00404 FFT分析软件 | |
S5688-00013 DOSIMETER软件 | |
硬件选配 | GPS定位模块（内置、含GPS天线） |
AWA8570A型电源模块 | |
AWA8570B型短信模块 | |
AWA8570AB型GSM/太阳能电池模块 | |
AWA8732型延伸电缆（5m、10m、20m） | |
小三脚架（含带螺纹夹具） | |
AWA2581户外监测箱 | |
AH40打印机 |
