基本参数
品牌：型号：加工定制：类型：测量范围：测量准确度：测量频率：测量速度：
|
台湾Chroma
|
|
11021
|
|
否
|
|
智能LCR测量仪
|
|
LCR
|
|
0.1%（%）
|
|
100-10k（Hz）
|
|
75~325mS
|
详细说明
|

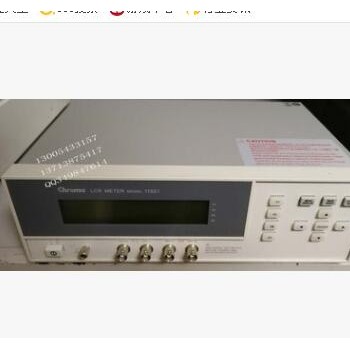

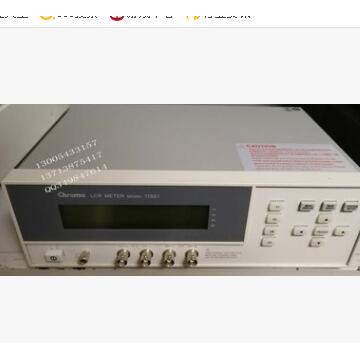

11021 LCR表 简要介绍
11021/11021-L LCR Meter是Chroma最新推出之经济型高功能数字式LCR Meter。11021提供100Hz/120Hz/1kHz/10kHz ; 11021-L提供1kHz/10kHz/40kHz/50kHz测试频率。标准的RS232接口，可选购的GPIB & HANDLER界面，以及稳定快速的测量使11021不仅可应用于品管进出料品检验，更可应用于自动化生产，PC控制及数值数据撷取等。
11021更采用低谐波失真相位侦测技术，减低磁性组件或高介电陶瓷电容等之磁滞失真对测量精密度造成的影响。11021-L是高频Coil、Core、Choke等被动组件进料检验与自动化制造生产工厂最佳选择。本系列LCR表可根据不同待测物，提供多种测试治具，可提高量测准确度，降低误差值，为经济、实用的基础量测仪器。
11021 LCR表 主要特色
- 测试频率
11021 : 100Hz, 120Hz, 1kHz, 10kHz (9.6KHz)
11021-L : 1kHz, 10kHz, 40kHz, 50kHz
- 基本准确度: 0.1%(11021),0.2%(11021-L)
- 0.1mΩ ~ 99.99 MΩ量测范围以及4 1/2位数的分辨率
- 低谐波失真，提高量测准确度
- 量测速度快(75ms)
- 标准的RS-232接口
- 可选购GPIB & HANDLER界面
- 可设定触发延迟时间，方便自动化量测时序调整
- Bin-Sorting测试功能
- 比较器与良品／不良品警示声响功能
- 40 x 4文本模式LCD显示
- 人性化操作接口
- 开短路归零
- 通过RS-232韧体升级
- 输入保护(1焦耳)
11021 LCR表 主要技术参数
|
Model
|
11021
|
11021-L
|
|
MeasurementParameter
|
|
Primary Display
|
L, C, R, |Z|
|
|
Secondary Display
|
Q,D,ESR, Xs,θ
|
|
TestSignals Information
|
|
TestLevel
|
0.25V / 1V ,±(10% + 3 mV)
|
50mV/ 1V,±10%+3mV
|
|
TestFrequency
|
100Hz, 120Hz, 1kHz, 10kHz (9.6kHz)
|
1kHz, 10kHz, 40kHz, 50kHz
|
|
FrequencyAccuracy
|
±0.25%
|
±0.02%
|
|
Output Impedance (Typical)
|
Variesas range resistors 25, 100, 1k, 10k, 100k
|
|
MeasurementDisplayRange
|
|
Primary Parameter
|
L: 0.01μH ~ 9.999kH, C: 0.01pF ~ 99.99mF,R,lZl: 0.1m. ~ 99.99MΩ
|
|
Secondary Parameter
|
Q: 0.1 ~ 9999.9, D: 0.0001 ~ 9999.9,θ: -180.00℃~ +180.00℃
|
|
Basic Accuracy *1
|
±0.1%
|
±0.2%
|
|
MeasurementTime(1KHz) *22)
|
|
Fast
|
Freq= 1k/10kHz : 75ms Freq = 100/120Hz: 85ms
|
Freq= 1kHz/10kHz : 75ms Freq = 40kHz : 105ms Freq = 50kHz : 90ms
|
|
Medium
|
145ms
|
*3
|
|
Slow
|
325ms
|
*4
|
|
Trigger
|
Internal,Manual,External,BUS
|
|
Display
|
|
L, C, R, |Z|, Q, D, R,θ
|
40 x 4 (Character Module) LCD Display
|
|
Function
|
|
Correction
|
Open/Short zeroing
|
|
EquivalentCircuitMode
|
Series,Parallel
|
|
Interface & Input/Output
|
|
Interface
|
RS-232 (Standard), Handler & GPIB (Optional)
|
|
Output Signal
|
Bin-sorting & HI/GO/LOW judge
|
|
Comparator
|
Upper/Lowerlimits in value
|
|
Bin Sorting
|
8 bin limits in %
|
|
TriggerDelay
|
0 ~ 9999mS
|
|
General
|
|
OperationEnvironment
|
Temperature: 10℃~ 40℃, Humidity < 90 % R.H.
|
|
PowerConsumption
|
50VAmax.
|
|
PowerRequirement
|
90 ~ 132Vac or 180 ~ 264Vac, 47 ~ 63Hz
|
|
Dimension (H x W x D)
|
100 x 320 x 206.4 mm / 3.94 x 12.6 x 8.13 inch
|
|
Weight
|
4 kg / 8.81 lbs
|
11021 LCR表 订购信息
|
11021
|
LCR表1KHz
|
|
11021
|
LCR表10kHz
|
|
11021-L
|
LCR表
|
|
A110104
|
SMD测试线#17
|
|
A110211
|
零组件测试盒
|
|
A110212
|
零组件远端测试盒
|
|
A110242
|
电池ESR测试治具
|
|
A110232
|
4 BNC测试线#18
|
|
A110234
|
高频测试线
|
|
A110235
|
GPIB & Handler介面卡(11021用)
|
|
A110236
|
19"机框耳架
|
|
A133004
|
SMD测试盒
|
|
A165009
|
4 BNC测试线含探棒
|
|
