DLEC1-24矿用浇封兼本质安全型电子喇叭

1、概述

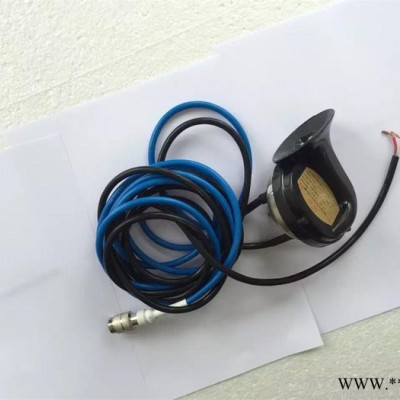

DLEC1-24矿用浇封兼本质安全型电子喇叭（以下简称电子喇叭）该电子喇叭自动保护功能的设计符合GB3836.9-2006中规定的“mb”级技术的要求，是一种和煤矿井下运输机车配套使用的专用喇叭。它具有经久耐用、防爆性能好的优点，外形美观、声级强度大、噪音小、传输距离远、非常适宜在含有瓦斯或煤尘炸危险的煤矿中使用。

2、型号命名与分类

型号命名：D L E C 1- 24

工作电压24V DC

产品序号

电磁原理

浇封兼本质安全型

电子喇叭

分类：

防爆类型：矿用浇封兼本质安全型

防爆标志：Exmb[ib]I Mb

 3、工作原理

电子喇叭采用先进的电子元件和集成元件，由比较、放大和振荡电路组成。当接通电源后，喇叭**会出现一个正比于电压的信号，经比较器放大及数字电路处理后发出声音高低不同的报警信号。

4、使用环境

电子喇叭在下列环境中能正常工作：

环境温度：0～40℃

相对湿度：≤95%

环境大气压：86kPa～110kPa

含有瓦斯或煤尘炸危险的煤矿井下

贮存温度：－40℃～＋60℃

5．主要技术参数

工作电压：24V

电源波动范围：标称值的80%～120%

工作电流：1.0 A ～2.0A DC

声级强度：距讯响中心40m处：≥ 70dB

频率：355Hz～510Hz

额定功率：≤30W（单个）

本安技术参数：

Um:   28          Uo:   27.6V

Io:   23mA        Lo： 0.5mH

Co： 1μF

本安电器间隙≥2mm

连接电缆：MHYVR-4/0．43矿用屏蔽电缆,连接长度≤20m

矿用电缆分布参数：

R:≤12.6Ω/Km

L:0.8mH/Km

C:0.06μF/Km

外形:蜗牛形、盆形（大）、盆形（小）

外形尺寸：95mm×95mm×110mm、φ112×60、φ92×48

重量：≤1kg

持续呜叫时间不得超过30S
