| 产地 | 湖北 |
|---|---|
| 类型 | 耳机 |
| 颜色 | 黑色 |
| 品牌 | 乔益师 |
| 型号 | TY868 |
| 加工定制 | 是 |

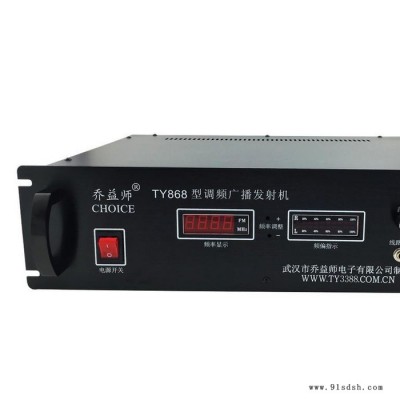

TY868型调频发射机是教育系统定点生产的教学专用发射机。产品采用进口芯片数字锁相环集成电路和日本三菱专用高频大功率发射模块设计生产，具有发射频率稳定、准确、音**美清晰、发射功率强劲、覆盖面积大、安装调试简便等特点，经全国几百所大学使用多年，无论是校园广播还是进行四、六级英语考试都表现出色。充分检验和证明了我公司的产品质量性能稳定可靠。我们也感谢和欢迎您使用武汉市乔益师电子有限公司的产品。
TY868型调频广播发射机由频率/频偏显示、音频信号放大与处理、射频信号放大与处理、锁相环系统、功率放大、电源这六部分组成。前面板音频信号输入及话筒可同时进行工作，为制作广播节目提供了良好的条件。
TY868型调频广播发射机前后面板设计简洁大方、不设置多接口，操作起来简单易学。可避免考试播音的老师进行误操作，保证四、六级考试的顺利进行。
机 箱 尺 寸:标准3U机箱(可插入标准机柜). 100W/300W机箱尺寸：450mm*433mm*135mm
重 量: 5.2KG/7W 6.9KG/30W 13.12KG/100W(300W)
电 源: 市电－AC－150－240V－50Hz－200W.
发 射 频 率: 见机箱后面的标牌
发 射 功 率: 30W
调 制 方 式: 调频(FM)
调 制 频 偏: 75KHz (**).
频率稳定度 : 1.5×0.00001.
残 波 辐 射: <1mW. －60db.
寄生调幅噪声: <－50db (无调制).
频 率 响 应: 40－15000Hz ±1db
信 噪 比: ≥60db (1KHz**调制).
谐 波 失 真: 75KHz频偏1.5%(40－15000Hz±1db)
导 频 频 率: 19KHz±0.1Hz.
导频调制度 : 0－12KHz(10% 7.5KHz)
L ， R电平差: 40－15000Hz <1db，
L ， R分离度 : 40－15000Hz >40db .
话 筒 输 入: 600Ω (不平衡).
线 路 输 入: 10KΩ (不平衡).
输入增益自动控制范围: ±20db.
射频输出阻抗: 50Ω.
馈 线 规 格 : BYV－50－7.
馈 线 长 度 : 25米(标配).
输 出 接 口 : N/L16.
天 线 形 式 : 丁字形半波振子天线.
天 线 阻 抗 : 50Ω
天线驻波比 : <1.3.
天 线 增 益 : 1.6db.
极 化 方 式 : 垂直极化.
运行温度：5℃-40℃
相对湿度：<95%
海拔高度：<4500米
特别注意事项：
1． 使用前请阅读安全须知。
2． 在开机前必须接50Ω的假负载或天线并确保安装好的天线驻波比不大于1.30。
3． 收到货后，打开产品包装箱，检查配件是否齐全。
标准配备：①发射机一台②专业音频线两根（带转接头）
③-7馈线一根（标配25米）
④调频发射天∣线一根（配备三个固定卡子和七颗膨胀螺丝（规格：Ф8*80mm）。
4． 开机前将电源开关打到“O”关机位，把设备电源插头接入220V电源插座，再次确认发射机天线是否连接完好，不能有松动。然后将电源开关打到“∣”开机。
5． 输入音频信号：将音源（电脑/MP3/卡座/CD机）用相应的音频线接入到发射机前端输入口或后端输入口。两路同时输入时，优先播放前端信号，后端信号会断开！只有将前端接头抽出，后端信号才能进行播放！
