| 产品用途 | 适用于各类回转窑窑胴体测温 |
|---|---|
| 品牌 | 丰瑞电子 |
| 型号 | FR-TS |
应用：
适用于各类回转窑（水泥窑，石灰窑，球团窑，铁合金窑，氧化铝窑等）窑胴体测温。
产品概述：

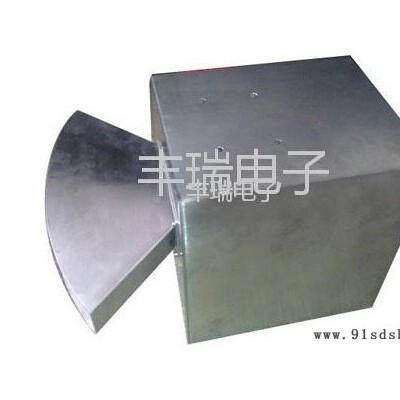

窑胴体红外扫描测温系统是保证回转窑安全可靠运行的重要检测设备，红外扫描测温仪采用了技术先进的热成像技术，具有检测速度快，温度采集准确，能够在恶劣的环境条件下可靠稳定的工作。整个系统数据更新快、操作界面友好、灵活、方便，能够提供较多的检测信息、历史纪录及分析方式、回转窑状态判断信息等。
FR-SN系统最大的优势是测温准确、快速和寿命长。该系统专门为检测回转窑运行状态而设计，能准确探测由于回转窑耐火砖的脱落而产生的热点以及窑炉的结皮现象，以避免窑体损坏所带来的高频损失并大大延长窑体的使用寿命。为用户提供完整的检测窑体运行的重要参数。
系统选型：
软件效果图：
系统结构图如下：
系统功能：
探测由于耐火砖脱落、损坏或磨损产生的热点
探测由于燃烧火焰位置和形状不规则而导致的非正常的运行状况
安排最佳维护时间
提供完整的监测窑体运行重要参数
性能亮点：
以热图像和实时温度曲线形式显示整个窑体表面状况
“一块砖”的热点探测分辨率
更高扫描速率20Hz
失效“热点”报警输出，直接输出报警信号
太网TCP/IP通讯接口
模块化的设计便于安装和维修
全部运行报警和错误数据存储在可直接调用的一个通用数据库内
现场于控制室之间通过光纤方式连接，传输数据不受现场电池源的干扰
技术性能参数：
| 性能 | 指标 |
| 测温范围 | 100℃～600℃ |
| 温度分辨率 | ± 2℃ |
| 热灵敏度 | 0.08K |
| 最小探测光斑（距离物体30米） | 5cm~15cm |
| 扫描角度 | 45°～120°可选 |
| 测温方式 | 扫描式测温（20线/秒） |
| 扫描频率 | 典型20HZ |
| 响应窑转速 | 0.3～6 r/min |
| 图像刷新频率 | 与窑转速相同 |
| 红外探测器类型 | 非制冷红外探测器 |
| 工作方式 | 连续 |
| 环境温度/湿度 | －40℃～70℃ |
本系统软件主要功能：
◆窑温度实时监测和分析功能。
◆窑历史温度记录分析功能。
◆耐火材料管理功能，便于窑的修复和保养。
◆ 截面温度快速分析功能。
◆全窑温度曲线分析功能。
◆窑温度和窑衬厚度三维动画深入分析功能。
◆新、旧温度数据快速分析和比较功能。
◆生产过程故障报警功能。
◆输出彩色报表。
◆ 窑速监测等。
