| 温度范围 | 10-60（℃） |
|---|---|
| 工作电压 | 220（V） |
| 加工定制 | 是 |
| 控制类型 | 温度 |
| 控制模式 | 机械式温度控制器 |
| 测量对象 | 电热膜，电热板，电热炕 |
| 测温误差 | 5（℃） |
| 安装型式 | 明装 |
| 品牌 | suittc |
| 型号 | 鑫动8802 |
鑫动8802系列温控器
使用手册
尊敬的客户，首先感谢您选用本公司产品。
◆ 在您安装和使用前请仔细阅读本说明书，从而保证您的正确安装和使用。
◆ 按规定的额定电流使用，严禁超载。
◆ 严格执行电工标准、准确按照温控器底壳上的接线图接线。
一、使用环境
1、本产品电子集成度高，禁止在潮湿或温度高于50℃的环境下使用。
2、本产品采用上下散热孔形式散热，为避免在装饰墙体时大量灰尘进入机体，出厂前已在温控器上散热孔处贴上防尘膜，请务必在装饰完墙体之后将其撕掉。
3、如使用外置传感器请将其穿入埋线管中，放置于需要测温的地点，且勿将传感器直接接触水泥沙浆。
二、功能特点
◆ 分体式安装结构，安装简单方便
◆ 旋钮式温度设定，操作直观简便
◆ 关机时可切断强电，功耗为零
三、技术指标
◆温控容差：±0.7℃
◆输出方式：继电器
◆本机功耗：有功功耗< 2W
◆电源电压：220V±10% 50Hz
◆额定电流：16A
◆安装孔距：60mm
四、使用说明
加热控制：将温控器通电后，开启电源，绿色指示灯亮，按需要温度调节调温旋钮。当环境温度低于设定温度0.7℃时，指示灯变为红色，加热负载开始工作；当环境温度高于设定温度0.7℃时，指示灯变为绿色，加热负载停止工作。过热保护（双控）：鑫动8802/16SD带有过热保护功能，将过热保护探头穿入埋线管中，放在需要过热保护的加热体周围，当加热体温度高于过热保护温度时（标准型为50±3℃，可根据用户要求定制），温控器强制断开负载，保证加热体温度不致于过高。当加热体温度降低到过热保护温度5℃以下时，温控器恢复正常工作。关机：再次按动开关键，指示灯灭，温控器停止工作。
五、安装
鑫动8802温控器安装方式为通用型，可安装在墙体的任何位置。
1、使用2个4*25自攻钉将温控器底壳固定在墙体的86盒上。

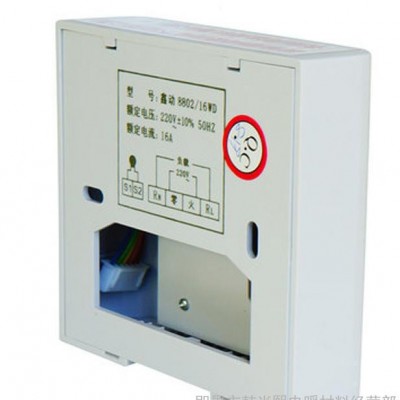

2、按照温控器底壳上的接线示意图连接温控器与电源和负载之间的引线。
3、将面壳内的6P排线接插在底壳电源板上的6P插座上。
4、将面壳扣在底壳上，为保证底壳和面壳固定牢固，需在温控器底部拧上2*8自攻钉；
注意：因加入补偿功能，故温控器通电30分钟后,达到**测温状态。
