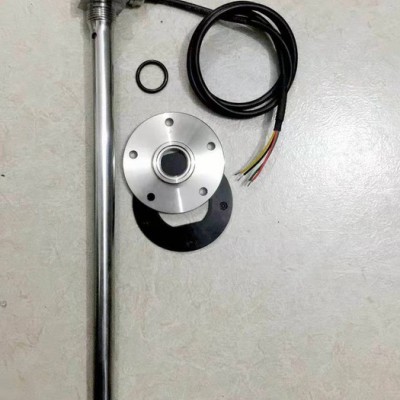

HT-05 电容液位计，电容油位计，电容油量传感器，电容油量变送器，电容液位变送 器，电容油位变送器

产地	郑州
工作电压	24V
规格	45*100*30mm
类型	电容式液位变送器
上市时间	2011年秋
执行质量标准	国标
品牌	HT
型号	HT-05
加工定制	是
质量认证	CCC

电容液位油位油量变送器

      电容式油位传感器的原理是利用正负探极间充入液体介质形成的电容随着液位呈线性变化，将电容的变化量（即液位的变化量）转换成标准的电信号输出。产品核心部件采用高度集成的专用电容测量芯片，经过温度补偿和线性修正，具有高精度、高稳定性和持续测量等优点，具有很强的独立性。

特点编辑 独立性：直接通过测量油箱油量来取得油耗值，不对油路系统/管道造成任何作用和影响。 方便性：可通过法兰安装固定，简单易操作。 独特性：具有量程自截断功能，用户可通过按键重新校准，数字输出也可配调试软件。 自调性：传感器可根据不同油箱尺寸，现场对量程进行调整并实施安装；传感器增加温度补偿功能，自动修正由于温度不同带来的误差。 安全性：直接替换原车油量计，无需重新在油箱上钻孔安装电容传感器，电子舱采用防爆设计并通过防爆认证。 稳定性：无任何机械活动件，成熟稳定的电路结构和品质优良的元器件将使传感器连续使用数年不需更换。

1、性能指标：

● 检测范围：100~1000mm

● 分辨率?：0.01mm

● 测量精度：0.1%

● 测量最大误差：2mm

● 环境温度: -40~85℃

● 承压范围: -0.1MPa～0.1MPa

● 环境温度: -40~85℃

● 探极耐温：-50~150℃

● 探极直径：Φ16

● 输出信号：4～20mA、0～5V、RS485通讯、RS232通讯、CAN总线

● 供电电源：DC9～38V

● 固定方式：螺纹安装M22×1.5或法兰安装，特殊规格可按要求定制

接口输出线采用6芯电缆线，接线定义如下

0～5V输出方式：

蓝线  电源地

红线  电源正

黄线  0～5V电压信号输出

4～20mA输出方式：

蓝线  电源地

红线  电源正

黄线  4～20mA电流信号输出

RS232输出方式：

蓝线  电源地

红线  电源正

绿线  RS232 (TXD)计算机接受端

黄线  RS232 (RXD)计算机发送端

RS485输出方式：

蓝线  电源地

红线  电源正

绿线  RS485  A

黄线  RS485  B
