| 测量范围 | 微差压变送器 |
|---|---|
| 电源电压 | 24VDC |
| 类型 | 电容式压力变送器 |
| 输出信号 | 4-20mA |
| 线性度 | 0.1%F.S. |
| 重复性 | 1%F.S. |
| 品牌 | 新敏 |
| 型号 | 3351DR型 |
| 加工定制 | 是 |
| 指示表头 | LCD |

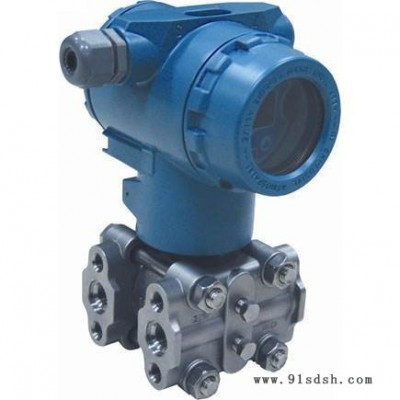

3351DR型微差压变送器
以差动电容为检测原理，组成微差压电容式变送器，输入压力为0-0.1~1KPa，输出4~20mA模拟信号。
使用对象：液体、气体和蒸汽。
选型表
| 3351DR | 微差压变送器 | ||||||||||||||
| 代码 | 量程范围 | ||||||||||||||
| 1 | 0-125~500Pa | ||||||||||||||
| 2 | 0-0.125~1.5KPa | ||||||||||||||
| 代码 | 输出 | ||||||||||||||
| F | 4~20mA 普通型 阻尼可调 | ||||||||||||||
| S | 4~20mA 智能型 带HATR协议 | ||||||||||||||
| 代码 | 结 构 材 料 | ||||||||||||||
| 法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | ||||||||||||
| 12 | 碳钢镀镍 | 316不锈钢 | 316L不锈钢 | 硅 油 | |||||||||||
| 22 | 316不锈钢 | 316不锈钢 | 316L不锈钢 | ||||||||||||
| 代码 | 最大工作压力（MPa） | ||||||||||||||
| A- | 1 （可省略） | ||||||||||||||
| B- | 4 | ||||||||||||||
| C- | 6.89 （量程2、3专用） | ||||||||||||||
| 代码 | 附 加 功 能 | ||||||||||||||
| M1 | 0~1线性指示表 | ||||||||||||||
| M3 | 3 1/2LED数字显示器 | ||||||||||||||
| M4 | 3 12/LED数字显示器 | ||||||||||||||
| M5 | 4位LCD或LED数字显示器 | ||||||||||||||
| B1 | 管装弯支架 | ||||||||||||||
| B2 | 板装弯支架 | ||||||||||||||
| B3 | 管装平支架 | ||||||||||||||
| D1 | 侧面泄放阀在压力室上部 | ||||||||||||||
| D2 | 侧面泄放阀在压力室下部 | ||||||||||||||
| N | 1/2-14NPT锥管阴螺纹接头 | ||||||||||||||
| J | 丁字形阳螺接头M20*1.5（可省略） | ||||||||||||||
| d | 隔爆型 dIIBT4 | ||||||||||||||
| i | 本安型 iaIICT6 | ||||||||||||||
| 3351DR 2 F 22 B- B3 选型举例 | |||||||||||||||
