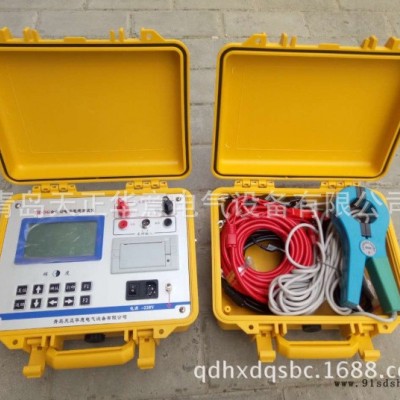

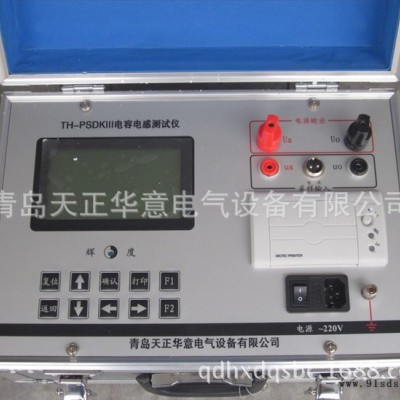

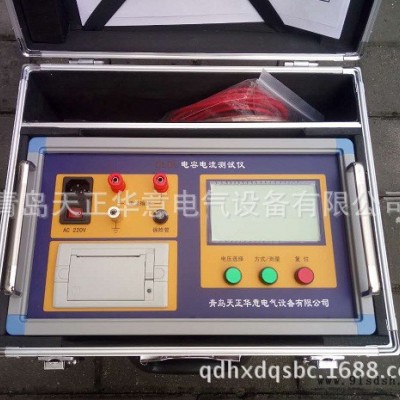

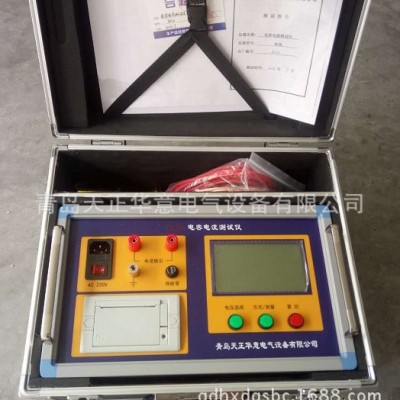

电容电桥测试仪/全自动电容电桥测试仪 电容电感测试仪

联系人杨东照18669895723-13708956461传真0532-88312771

全自动电容电桥测试仪功能特点

.无需拆线、不受连线影响即可测量电容值

.单片机控制大屏幕液晶汉字显示

.可测量CVT、避雷器等

.可测电容范围0.5~2000UF

.可测电容量范围单相5~2000kvar，精度1%

.电流测量范围0~199.9mA-1000A，精度1%

仪器检定及钳形表配合电容电感测试仪

特别使用说明

一、本仪器输出交流电压20V/2V，功率500W，主要用于现场补偿

电容器和电抗器的测量,在试验室使用标准电容/电感检定

时，请确认标准电容/电感的负载能力、额定电流。否则将损

坏标准电容/电感或者检定结果不准(电感较小时要特别注

意,有些计量院的电感标准的额定电流都较小,只有零点几

安培, 造成误差较大)。仪器检定时应良好接地。

二、电压输出红色线按钳形表箭头方向穿过到试品。

三、测量小于5mH电感/1Ω电阻时，务必使用小电感/小电阻方

式。

四、单相测量时只需连接红色和黑色线，此时红色线插入黄色插座

（UA），黑色线插入黑色插座（UN），只需要接A相的电流钳, 三

相测量时, 需要连接黄色、绿色、红色、黑色线, 黄色线插入

UA，绿色线插入UB，红色线插入UC，黑色线插入UN。此时需要

接A、B、C三个电流钳，电流钳要插入相应编号的航空插座里。

五、请将钳形表放在测试仪远端，尽量远离测试仪。

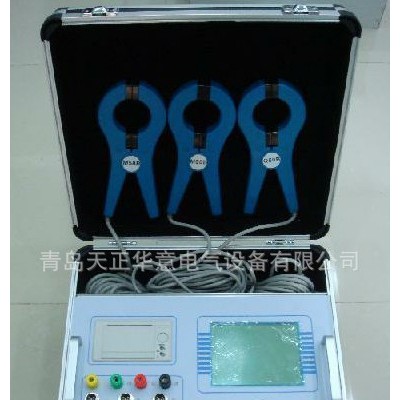

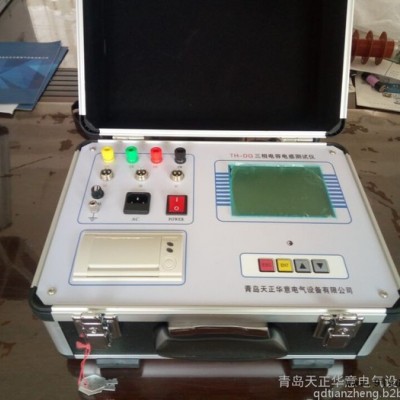

三相电容电感测试仪

一、概述

三相电容电感测试仪是针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：

(1) 现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；

(2) 电容表输出电压低而导致故障检出率低。

该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。

(3) 测量电抗器电感量。

二、技术参数

1、 仪器测量范围及精度：

（1）可测电容范围：0. 1μF～3,300μF

（2）可测容量范围：5～20,000kvar

（3）测量 精度：±(1.0%读数+0.02μF)

（4）分辨率：0.001μF

（1）电流测量范围：0～20A

（2）测 量 精 度：±(3.0%读数+0.05A)

（3）分辨率：0.01A

c．电感测量

（1）电感测量范围：小电感方式0.1mH～5mH

大电感方式5 mH～50H

（2）感抗测量范围：50mΩ~20KΩ

（3）测 量 精 度：±(3.0%读数+0.05mH)

（4）分辨率：0.01 mH

d. 电阻测量范围：

（1）电阻测量范围：小电阻方式50mΩ～1Ω

大电阻方式1Ω～20KΩ

（2）测 量 精 度：±(3.0%读数+0.05Ω)

（3）分辨率：0.01 Ω

2、工作电源：

a.额定电压：工频220V±10%

b.额定频率：50Hz

c. 额定输出：2V/20V/500VA

3、仪器的正常工作条件：

a.环境温度：-10℃ ～+50℃

b.相对湿度：≤90%

4、显示打印方式 ：液晶显示屏全汉字显示

面板式高速打印机
