| 品牌 : | 世通输送机 | 型号 : | shi |
| 加工定制 : | 是 | 用途 : | 组装调音台生产线 |
| 别名 : | 组装调音台装配线 |
中山市世通输送机械设备公司专业生产 组装调音台的流水线 功放机生产线 音响生产线

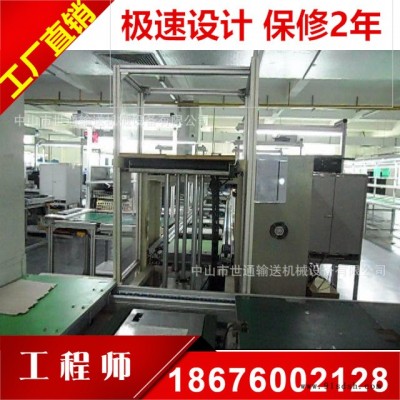

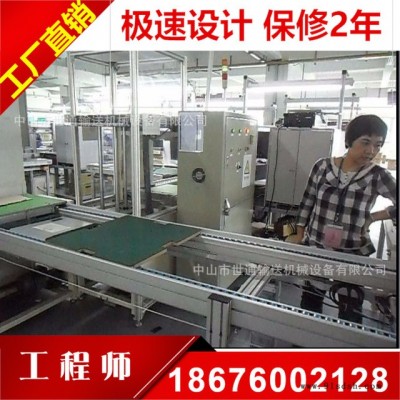

【组装调音台的流水线生产线】线体均采用40mm*80mm*t1.2mm铝合金矩型管作支架，工作面高780mm，宽545mm，总宽1680mm，线体总高2200mm。线体输送采用3倍速尼龙差速链及DQ912型材。控制气动阻挡型号QX-3
1.1平移及顶升机构
①工装板进入平移机定位准确，各感应判断正确无误。
②工装板输送采用不锈钢链设计,传动确实,速度快,停止位置精确。
③横平移机构共设1套。
④顶升平移机构4套，其中二套为气缸顶升平移机构，负责工装板送入及取出测试台。
⑤顶升旋转机构1套。
2.下气喉系统
①线体下方配有一支1寸气管，一端设有油水分离器三联件一套，每工位配快速接头1个，提供设备专用。
②气动工具吊钩1个。
3.插座系统组装调音台的流水线 功放机生产线 音响生产线
①线体每工位配有二插AC220V10A多功能插座1组。
4.照明系统
①每工位配有30W日光灯一组。
5.风扇系统
①线体上方每工位配有美的风扇，顶棚采用t1.2mm冷轧钢板制作。
6.作业指导书
①每工位配工艺卡片支架，材料为t1mm冷轧钢板制作，颜色为白色。
7.线体电气控制组装调音台的流水线 功放机生产线 音响生产线
①工装板输送采用先进的PLC程序控制阻挡气缸上升下降，载物工装板在线体中连续循环进行。当工件操作完成后，操作人员控制放行按钮放下工装板至下一工位，空板从上一工位自动补充至工作工位。在采用强制自动设定的情况下，放行按钮失效，阻挡器依据程序设定的时间15sec-600sec节拍运行。
②低压电器采用欧姆龙、施耐德、PLC日本欧姆龙产品。
8.传动部分组装调音台的流水线 功放机生产线 音响生产线
①线体采用台湾爱得利32型60/1速比，功率0.75KW电机做为输送动力。差链运行速度3米/分钟，工装板运行速度7-9米/分钟。
②【组装调音台的流水线生产线】线体气缸300mm行程以下采用SMC气缸，300mm以上采用亚德克产品。
